Выключатель механизма регулировки положения сиденья

Регулировка сидений

Многие водители и пассажиры проводят в салоне автомобиля достаточно много времени, следовательно, сидеть за рулем им должно быть удобно. Правильная посадка за рулем – залог успешного формирования водительских привычек. При правильном положении тела снижаются физические нагрузки, улучшается обзор.

Раньше, когда почти все ездили на отечественных автомобилях, зачастую возникал вопрос: как сесть правильно, если рост или вес не позволяют использовать заводские настройки положения сидений? Cегодня же эта проблема утратила свою актуальность: автомобильные кресла снабжаются огромным количеством регулировок, так что найти для себя самое удобное положение может водитель любого роста и комплекции.

Сиденье водителя с электрорегулировками
Кузов. Внутреннее оборудование. Фольксваген Тигуан 1

Снятие и установка облицовки со стороны порога

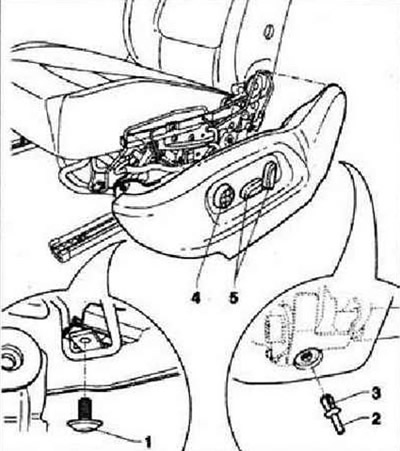

Выключить зажигание. Выкрутить винт -1- (2 Нм). Выдавить внутрь разжимной стержень -2- из распорного пистона -3- и извлечь пистон. Движением наружу отсоединить облицовку от сиденья. Отсоединить жгут проводов от переключателя регулировки положения поясничного подпора сиденья водителя -Е176- -4- и от панели управления регулировками сиденья водителя -Е470- -5-. Отсоединить жгут проводов от облицовки.

Снятие и установка переключателей

В облицовке со стороны порога установлены следующие переключатели: переключатель регулировки положения поясничного подпора водительского сиденья -Е176-, панель управления положением водительского сиденья -Е470-.

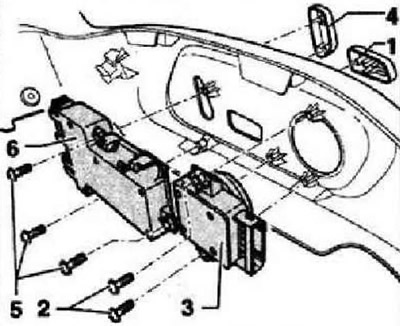

Выключить зажигание. Снять облицовку со стороны порога. Осторожно отсоединить кнопку -1- с помощью съёмника -Т10236- от переключателя регулировки положения поясничного подпора -3-. Выкрутить винты -2- (1 Нм) и извлечь переключатель регулировки положения поясничного подпора -3- из облицовки. Осторожно отсоединить кнопку -4- с помощью съёмника -Т10236- от панели управления положением сиденья -6-. Выкрутить три винта -5- (1 Нм) и извлечь панель управления положением сиденья -6- из облицовки.

Снятие и установка кронштейна облицовки со стороны порога

Снять облицовку со стороны порога. Отсоединить обивку в области винта -1- и немного приподнять подушку. Выкрутить винт -1- (8 Нм). Выкрутить винт -2- (8 Нм). Выкрутить два винта -3- (8 Нм). Снять кронштейн -4- с каркаса сиденья.

Снятие и установка механизма регулировки продольного положения сиденья

Инструкция: Электродвигатель регулировки продольного положения сиденья отдельно не заменяется. Он поставляется вместе с нижней рамой сиденья.

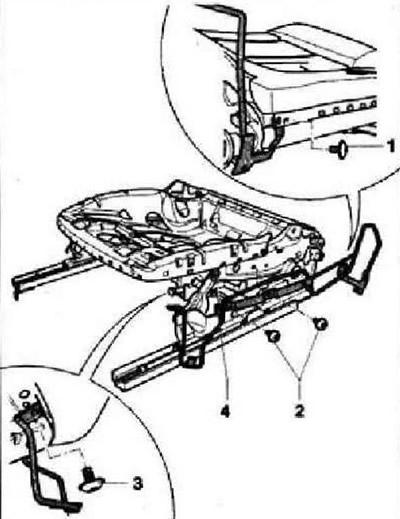

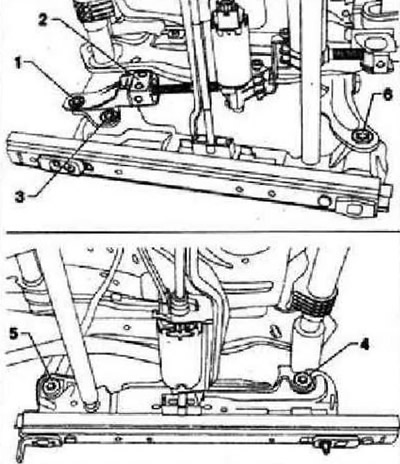

Снять подголовник. Переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Снять кронштейн облицовки со стороны порога. Отсоединить жгут проводов от электродвигателя регулировки продольного положения сиденья. Выкрутить из каркаса сиденья со стороны порога винт -1- привода регулировки высоты. Зафиксировать от проворота гнездо ходового винта -2-. Выкрутить расположенные спереди винты -5- и -6-. Выкрутить расположенные сзади винты -3- и -4-.

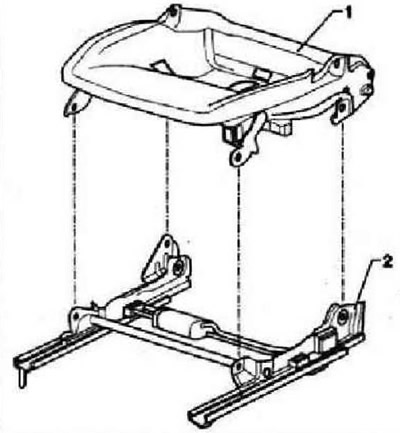

Движением вверх снять основание го-душки -1- с нижней рамы сиденья -2-.

Установка

Вставить основание подушки сиденья -1- в нижнюю раму -2-.

Инструкция: На резьбу новых винтов нанесены микрокапсулы о фиксатором, поэтому винты подлежат обязательной замене после каждого отворачивания. Перед установкой новых винтов очистить резьбу соответствующих гаек. Чтобы не повредить резьбу в резьбовых и опорных втулках наживлять все винты от руки.

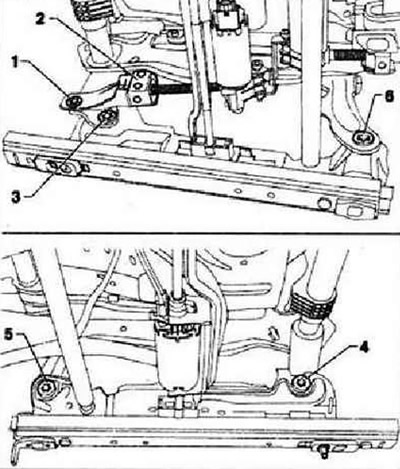

Вкрутить и затянуть задние винты -3- и -4- моментом 22 Нм. Удалить установленный при снятии стопор гнезда ходового винта -2-. Вкрутить и затянуть винт -1- крепления привода регулировки высоты моментом 18 Нм. Вкрутить и затянуть передние винты -5- и -6- моментом 22 Нм. Подсоединить жгут проводов к электродвигателю регулировки продольного положения сиденья. Дальнейшая установка производится в обратной последовательности.

Снятие и установка привода регулировки положения спинки

Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья. Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять со спинки откидной столик. Снять подушку и обивку спинки переднего сиденья. Отсоединить жгут проводов от электродвигателя регулировки положения спинки. Выкрутить винт -1- (7,5 ± 1 Нм). Открутить гайку -2- (8 ± 1 Нм).

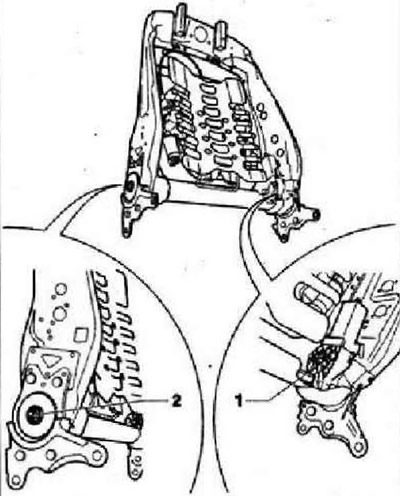

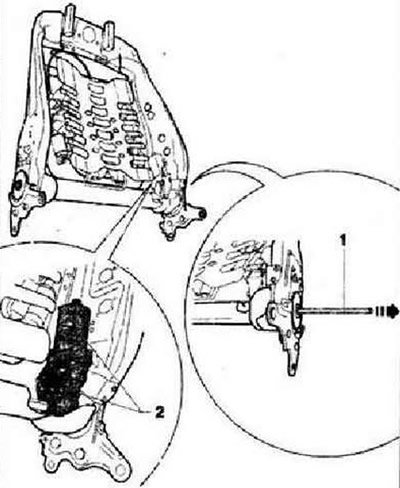

Извлечь приводной вал -1- из спинки -стрелка-. Извлечь привода регулировки положения спинки -2- из спинки сиденья.

Снятие и установка привода регулировки угла наклона подушки

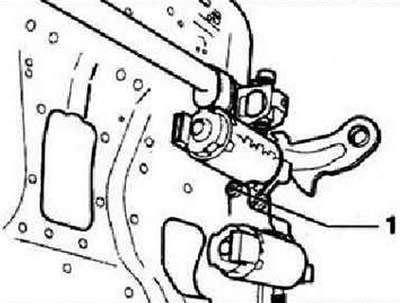

Снять подголовник. Переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Отсоединить жгут проводов от электродвигателя регулировки продольного положения сиденья. Отсоединить жгут проводов от электродвигателя регулировки угла наклона подушки. Выкрутить расположенные спереди винты -5- и -6-. Отсоединить спереди сиденье от нижней рамы и откинуть его назад.

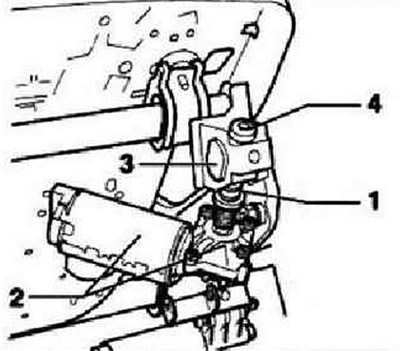

Вывернуть винт -1-. Вывернуть винты -стрелки- и снять электродвигатель.

Зафиксировать от проворота ходовой винт -2- с помощью пассатижей и вывернуть винт Вывернуть ходовой винт -2- из гайки -3-.

Установка

Ввернуть ходовой винт -1- привода -2- максимально глубоко в гайку -3-. От руки вкрутить (но не затягивать) винт -4- в ходовой винт.

Инструкция: Затягивать винт -А- надлежащий моментом следует только после установки сиденья в а/м и подключения его к бортовой сети.

Закрепить привод винтом -1-, (6 ± 2 Нм). Дальнейшая установка производится в обратной последовательности. Сиденье установлено ва/ми подключено к бортовой сети. Опустить подушку, задействовав механизм регулировки её наклона, и затянуть одновременно винт -4- моментом 8 ± 1 Нм.

Снятие и установка привода регулировки высоты

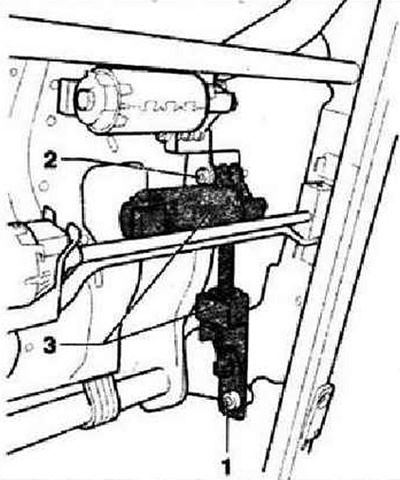

Снять подголовник. По возможности переместить сиденье максимально вверх. Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Снять кронштейн облицовки со стороны порога. Снять жгуты проводов с нижней рамы сиденья. Отсоединить жгут проводов от электродвигателя регулировки высоты. Выкрутить винт -1- (18 ± 2 Нм). Выкрутить винт -2- (6 ± 2 Нм). Извлечь привод -3- из каркаса сиденья.

Читать еще:  Выключатель для наружного монтажа одноклавишный

Снятие и установка поясничного подпора (с электрорегулировкой по 4 направлениям)

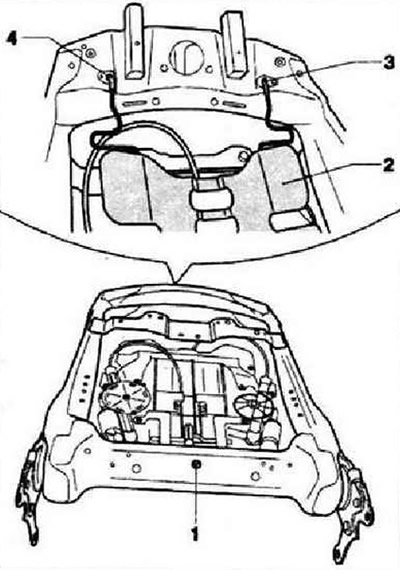

Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VAS 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля. Снять облицовку со стороны порога. Отсоединить два жгута проводов приводов спинки сиденья в нижней части каркаса сиденья. Снять жгуты проводов с каркаса сиденья. Снять спинку сиденья. Закрепить спинку на кронштейне -VAS 6136-. При наличии снять со спинки откидной столик. Снять подушку и обивку спинки переднего сиденья. Отсоединить жгуты проводов от электродвигателей регулировки поясничного подпора. Высверлить сзади на спинке заклепку -1- Повернув поясничный подпор -2-, отсоединить его от рамы спинки. Извлечь поясничный подпор -2- из обоих гнёзд крепления -3- и -4-, расположенных в верхней передней части рамы спинки.

Регулировка сидений передних и задних, подголовники, подлокотники

ПЕРЕДНИЕ СИДЕНЬЯ

Ручная регулировка переднего сиденья в продольном направлении

Чтобы переместить сиденье вперед или назад, выполните следующие действия:

— Потяните вверх рычаг разблокирования салазок и удерживайте его.

— Сдвиньте сиденье в требуемое положение.

— Опустите рычаг и убедитесь в том, что сиденье зафиксировано на новом месте.

Производите регулировку положения сиденья до начала дви-жения.

Убедитесь в том, что сиденье надежно зафиксировано, попытавшись сдвинуть его без рычага. Если сиденье движется, оно не зафиксировалось должным образом.

Запрещается регулировать положение водительского сиденья во время движения автомобиля. Сиденье может резко сдвинуться с места, что приведет к потере контроля над автомобилем.

Наклон спинки сиденья

Чтобы изменить угол наклона спинки сиденья, выполните следующие действия:

1. Немного наклонитесь вперед и поднимите рычаг регулировки угла наклона спинки сиденья.

2. Осторожно отклонившись назад, установите спинку сиденья в требуемое положение.

3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована в новом положении.

Регулировка сиденья по высоте

Чтобы изменить положение подушки сиденья по высоте, воздействуйте на рычаг, расположенный с внешней стороны подушки. Для того чтобы опустить подушку сиденья, толкните рычаг несколько раз вниз. Для того, чтобы поднять подушку сиденья, толкните рычаг несколько раз вверх.

Подлокотник

Штатный подлокотник водителя имеет 3 горизонтальных фиксированных положения для обеспечения удобного положения правой руки и одно вертикальное (подлокотник поднят вверх) для доступа к рычагу стояночного тормоза.

Для выбора одного из 3-х горизонтальных положений потяните подлокотник немного вверх для разблокировки механизма и затем вверх или вниз до очередного фиксированного положения.

Запрещается прикладывать чрезмерные нагрузки к подлокотнику, поднятому вверх, в направлении «назад» (со стороны заднего сиденья) во избежание нарушения работоспособности подлокотника.

В вариантном исполнении салон автомобиля LADA Vesta оборудован более комфортабельным и функциональным подлокотником 1, фиксируемым магнитным держателем

3. Подъем подлокотника производится до вертикального положения без промежуточной фиксации. Под открытым подлокотником располагается ниша 2 для хранения мелких вещей.

Подъём подлокотника производить за переднюю часть без резкого отбрасывания назад.

Подогрев сидений

В вариантном исполнении передние сиденья оборудованы электрическими подогревателями, которые включаются при работающем двигателе выключателями 1 и 2.

Для включения обогрева левого сиденья необходимо нажать на левый выключатель, для включения обогрева правого сиденья — правый. Выключения обогрева производится повторным нажатием на выключатель. Контрольный световой индикатор, расположенный на мени работы обогревателя.

В вариантном исполнении автомобиля LADA Vesta передние сиденья также оборудованы электрическими подогревателями 1 и 2, с возможностью ступенчатого изменения уровня нагрева, которые включаются при работающем двигателе выключателями, расположенными в блоке управления обогревом сидений. Для включения сиденья водителя необходимо нажать на выключатель 1 (см. рис.), для включения обогрева сиденья пассажира — на выключатель 2.

Алгоритм работы обогрева и световых индикаторов: Максимальный обогрев — первое нажатие кнопки, светятся три световых индикатора.

Средний обогрев — второе нажатие кнопки, правый сигнализатор гаснет, светятся левый и средний.

Минимальный обогрев — третье нажатие кнопки — средний сигнализатор гаснет, светится только левый.

Четвертым нажатием на кнопку обогрев сидений выключается. При первом включении обогрева устанавливается автоматический режим. В этом режиме мощность электрических подогревателей будет автоматически снижаться в течение некоторого времени в зависимости от температуры окружающей среды.

При последующем нажатии левой или правой кнопки подогревателя сидений происходит переключение в ручной режим. В ручном режиме подогреватель работает неограниченное время до повторного нажатия кнопки с последующим понижением уровня нагрева на одну ступень от текущего или до выключения зажигания.

Подголовники

Водительское и переднее пассажирские сиденья оборудованы подголовниками.

Регулировка по высоте

Чтобы поднять подголовник, потяните его вверх до требуемого положения 2.

Чтобы опустить подголовник, нажмите кнопку фиксатора 1 на опоре подголовника и, удерживая ее, опустите подголовник в требуемое положение 3. Оптимальное положение подголовника — когда его верхняя кромка находится на одном уровне с верхней частью головы. Если добиться этого невозможно, для людей очень высокого роста необходимо поднять подголовник в крайнее верхнее положение, а для людей очень низкого роста — опустить в крайнее нижнее положение.

Снятие и установка

Чтобы снять подголовник, поднимите его на максимальную высоту, нажмите кнопку фиксатора 2 и извлеките подголовник из спинки сиденья. Чтобы установить подголовник на место, введите стержни подголовника в отверстия и нажмите кнопку фиксатора 1. Затем отрегулируйте положение подголовника по высоте.

Читать еще:  Видеоурок подключение проходного выключателя

ЗАДНИЕ СИДЕНЬЯ

Складывание заднего сиденья

Спинки заднего сиденья могут быть сложены для облегчения перевозки длинномерных предметов и увеличения объема багажного отделения автомобиля.

1. Проследите за тем, чтобы ленты задних ремней безопасности находились в направляющих. Убедитесь, что все задние ремни безопасности отстегнуты от замков.

2. Установите спинку переднего сиденья в вертикальное положение; при необходимости сдвиньте переднее сиденье вперед.

3. Потяните рукоятку фиксатора А и сложите спинку заднего сиденья вперед и вниз.

4. Чтобы использовать заднее сиденье для перевозки пассажиров, потяните рычаг фиксатора и поднимите спинку заднего сиденья. Откиньте спинку заднего сиденья назад до щелчка фиксатора.

5. Верните задний ремень безопасности в исходное положение.

6. После полной установки спинки заднего сиденья в исходное положение проверьте положение рукоятки фиксатора.

Не допускайте нахождение ремней за спинкой при возвращении ее в рабочее положение для обеспечения возможности пользоваться ими затем по назначению и во избежание повреждения лент ремней замком спинки.

В вариантном исполнении автомобиля LADA Vesta задние сиденья оборудованы электрическими подогревателями, которые включаются при работающем двигателе выключателями (см. рис.), расположенными на задней стенке центрального подлокотника. Для включения левого сиденья необходимо нажать на выключатель 1, для включения обогрева правого сиденья — на выключатель 2. Выключение обогрева производится повторным нажатием на выключатель или при выключении двигателя. Контрольный световой индикатор, расположенный на клавише выключателя, будет светиться в течение всего времени работы обогревателя.

Задние сиденья оборудованы подлокотником, вытягивать его из спинки нужно за лямку (см. рис.)

Видео

Наклон спинки сиденья

Чтобы изменить угол наклона спинки сиденья, выполните следующие действия:

  1. Немного наклонитесь вперед и поднимите рычаг регулировки угла наклона спинки сиденья.
  2. Осторожно отклонившись назад, установите спинку сиденья в требуемое положение.
  3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована в новом положении.

Рулевая колонка

Рулевая колонка регулируется по углу наклона.

Для регулировки колонки опустите рычаг 1 механизма фиксации рулевой колонки вниз (положение II), установите рулевое колесо в удобное положение и зафиксируйте колонку, подняв рычаг в исходное положение I.

Регулировку положения рулевого колеса и зеркал заднего вида производите после регулировки сиденья водителя.

Рулевое колесо установите так, чтобы слегка согнутой рукой можно было свободно достать его верхнюю часть.

ОПАСНО!

Во избежание создания аварийной ситуации не производите регулировку рулевой колонки во время движения автомобиля.
