Встроенный выключатель для мебели с розеткой

Универсальные выключатели для всех видов светильников

Некоторые современные светильники не оснащены встроенным выключателем – производители предоставляют Вам самостоятельно решать, какой способ управления светом удобнее всего для Вас. Поэтому передовые европейские производители электрооборудования выпускают универсальные выключатели, способные работать с различными моделями светильников.

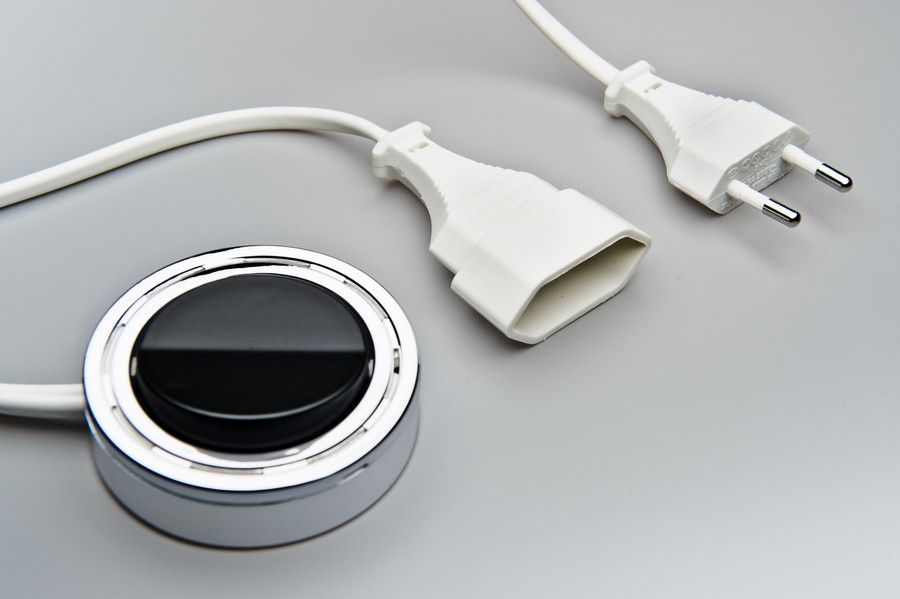

Механические выключатели

Механический способ управления светом – для ценителей традиционного подхода. Впрочем, дизайн современных механических моделей вполне передовой. Например, выключатели бренда Elektra (Германия) благодаря миниатюрным размерам и различным цветовым решениям (полностью белый или хром/черный) становятся практически незаметными. Вы без труда установите мебельный механический выключатель в удобном месте: он снабжен достаточно длинным – 1,9 м – сетевым кабелем с вилкой и кабелем с розеткой такой же длины. Также Вы можете выбрать тип установки – врезной или накладной – в зависимости от индивидуальных предпочтений.

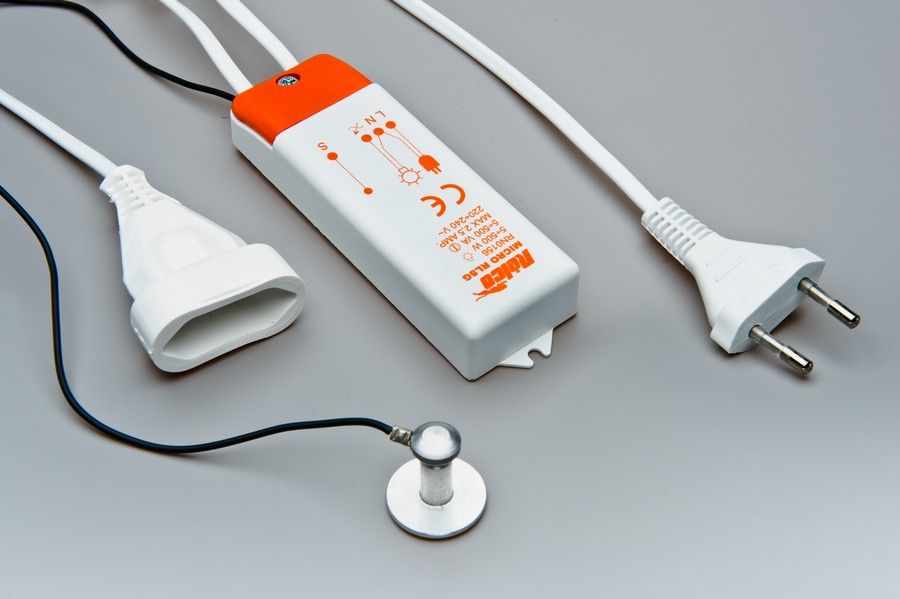

Сенсорные выключатели

Выключатели с датчиками мягкого касания все чаще встречаются в домашнем интерьере. Их особенно удобно использовать для управления локальным освещением – например, для рабочей зоны кухни. Качественный образец такого типа выключателей – модель TOUCH SWITCH польского бренда Furnika. Датчик мягкого касания двусторонний: Вы можете установить его меньшей (диаметр 12 мм) или большей стороной (25 мм). Длинные кабели позволяют выбрать удобное место установки (сетевой кабель с вилкой – 1,9 м, кабель с розеткой – 0,3 м, кабель с датчиком – 1,9 м).

Сенсорные выключатели – это выключатели, оборудованные датчиком мягкого касания. Для управления светом Вам не придется щелкать кнопкой: достаточно слегка коснуться пальцем датчика – маленькой сенсорной панели. Особенное распространение они получили для управления мебельными светильниками на кухне.

Эстетичное решение для кухни

Важное преимущество сенсорных выключателей – исключительно миниатюрный размер. Вы без труда установите датчик именно там, где Вам удобно: на боковине кухонного шкафа, над рабочей поверхностью, внутри секции или на стене. Например, диаметр двустороннего сенсорного датчика выключателя TOUCH SWITCH (Furnika, Польша) – всего 15 или 25 мм в зависимости от того, какой стороной Вы решите установить его. Датчик практически не выделяется над поверхностью, благодаря чему не бросается в глаза и не создает помех при работе на кухне. Нейтральный цвет – алюминий – также способствует тому, что датчик органично впишется в любой современный гарнитур.

Безопасность и практичность

Конструкция сенсорных выключателей такова, что обеспечивает максимальную безопасность использования на кухне. На мебельный фасад, где возможно попадание воды и пыли, выводится только сенсорный датчик – а качественному датчику не страшны эти воздействия. Вы можете касаться выключателя даже мокрыми руками, не опасаясь за электробезопасность.

Практичные сенсорные выключатели подходят для любых светильников, включая галогенные, люминесцентные и светодиодные. За счет миниатюрных размеров их легко смонтировать в удобное для вас место на кухне. Часто сенсоры используются для управления декоративной подсветкой, локальным освещением – например, для включения светильников в рабочей зоне кухни.

Инфракрасные выключатели

Инфракрасные датчики позволяют управлять светом дистанционно: датчик срабатывает на приближение источника тепла (человека). Такой способ управления часто используется для включения внутренней подсветки секций: Вы открываете шкаф, датчик «замечает» Вас и автоматически включает свет. Для управления основным светом и отдельными группами светильников инфракрасный датчик тоже подходит: средняя дистанция срабатывания 2–5 см, так что для включения света достаточно провести рукой вблизи датчика. В этом сегменте представлены выключатели с инфракрасными датчиками (а также выключатели и датчики по отдельности) немецкого бренда Elektra. К некоторым выключателям Вы можете подключить до трех датчиков одновременно.

Выключатели с дистанционным управлением

Выключатели с пультом дистанционного управления позволят Вам управлять различными группами светильников, не передвигаясь по кухне. Как правило, дальность срабатывания пультов достаточно большая – например, 30 м у выключателей Elektra. Длинный сетевой кабель позволяет установить блок управления на расстоянии 3 м от розетки. От блока отходят три кабеля с розетками по 0,3 м для подключения светильников.

Выбирая универсальные выключатели на кухню, Вы оставляете для себя возможность в любой момент заменить сами светильники. Высокое европейское качество оборудования обеспечит его многолетнюю бесперебойную работу.

Где стоит, а где не стоит применять?

Однозначно такую розетку не стоит использовать для подключения постоянно используемых приборов, таких как холодильник, телевизор, компьютер и т.д. Вся суть встраиваемой розетки как раз в том, чтобы она открывалась/закрывалась или выезжала/заезжала. Если вы будете держать её постоянно открытой, то теряется её основное предназначение – быть ярким элементом дизайна или наоборот – быть невидимой.

Чаще всего встраиваемые в столешницу розетки применяются на кухне. Это место, где с одной стороны, розеток никогда не бывает слишком много, а с другой – никогда не бывает слишком много рабочего пространства столешницы. И хоть резать крышке закрытой розетки вы не будете, но поставить на неё сверху кастрюлю вам ничего не помешает.

Как разместить розетки на кухне: схемы + советы

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Читать еще:  Выключатель электричества всей квартиры контактор

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Особенности встраиваемых розеток

Каждый вид встраиваемых выдвижных розеток имеет собственные преимущества и недостатки, однако все они имеют общий ряд отличительных особенностей.

Во-первых, это, конечно, защищенность розеток от всевозможных внешних воздействий. Будь это жир, масло или вода, такие розетки будут надежно спрятаны.

Следующая особенность – это их компактность и внешний вид. Такие розетки совершенно не портят вид кухни, а даже наоборот, дополняют его. Тем более, что можно заказать свой собственный дизайн, который будет идеально подходить к вашей стилистике.

Еще одно преимущество – удобство их использования. Если вам не нужны в данный момент электро приборы, то уберите розетку, а если понадобятся – снова выдвиньте.

Розетки и выключатели на кухне: правила безопасного и удобного использования

Современная кухня — это «парад» техники и электроники. Ни одна кухня сегодня не обходится без стандарта: плита (часто электрическая), вытяжка, холодильник, микроволновая печь. А дополнительные элементы: посудомоечная машинка, мелкая кухонная техника (кофеварка, мультиварка, комбайны и блендеры), полноценное освещение, телевизор и теплый пол требуют качественной электропроводки. И даже если вы приобрели инновационную технику с экономией мощности и прочими защитными системами, это не гарантирует вам безопасной эксплуатации с неусовершенствованной системой электрики.

Читать еще:  Проводной выключатель с регулировкой яркости

Техническая сторона вопроса

Если вы только планируете въезжать в квартиру, вам предоставляется возможность без особых затрат в процессе общего ремонта наладить электрику исходя из проекта кухни. Если же вы решили увеличить количество техники на кухне, задумайтесь о замене старой проводки на новую, особенно это касается домов старого образца. В них даже одновременно работающая посудомоечная машина и вытяжка может спровоцировать замыкание.

Профессиональный электрик поможет вам установить электрику с учетом планировки кухни. Но для правильного использования кухонных приборов вам следует знать следующие рекомендации по установке розеток и выключателей:

  • Для мелкой техники достаточно нескольких розеток одной ветки.
  • Крупные электрические приборы, которые постоянно включены в сеть, необходимо подключать к отдельной розетке с заземлением.
  • Для освещения мебели на кухне вам потребуется отдельный выключатель.

Важное правило безопасности. Все приборы, имеющие достаточно большую мощность необходимо подключать к выделенной ветке электричества. Например, стиральная или посудомоечная машина должны подключаться к отдельным розеткам. Также дело обстоит с варочной поверхностью и холодильником. Для более мелкой техники, которая подключается не регулярно можно использовать тройную розетку.

Очень важно, чтобы в процессе установки розеток и выключателей для кухни вы не забыли о распределительном автоматическом щитке. Электрик должен учесть будущее использование техники для кухни и с учетом этого подключать ветки к автоматам, имеющим определенный уровень защиты в случае превышения допустимой нормы тока:

  • Автомат для варочной поверхности. Номинальная отметка тока — 32 А.
  • Посудомоечная машина — 25 А.
  • Освещение — 10 А.
  • Группы розеток — от 16 до 25 А.

Основные правила размещения выключателей и розеток

Расположение розеток и выключателей планируется по двум схемам: старой (советской) и новой (европейской). В принципе, на работу электросети их расположение не действует, главная разница — удобство использования. Многие дизайнеры предпочитают устанавливать коммуникации на кухне по европейскому принципу. Согласно ему выключатели устанавливаются на высоте 90 см от пола, это позволяет проходя мимо, использовать его не предпринимая дополнительных усилий. Розетки на кухне устанавливаются на высоте 30 см от пола, но для кухни есть исключения за счет встроенной техники и более жестким требованиям в планировке электросети. Какой вариант установки вы подберете, зависит от ваших предпочтений и дизайн-проекта кухни.

Профессиональный электрик может подсказать вам, какой вариант выключателей и розеток приобрести для оптимального использования. Так, в районе мойки и мест с повышенной влажностью важно устанавливать розетки с защищающей крышкой и специальным устройством проводки. В районе фартука (над столешницей) вы можете расположить розетки по отдельности или в ряд. Если вам удобно пользоваться лампами над рабочей поверхностью, можете вместе с розетками установить и выключатель.

Определенного принципа в подборе дизайна выключателей и розеток не бывает. В первую очередь конструкция зависит от функциональности. Но вы можете выбрать подходящий вариант (глянцевая или матовая поверхность, цветовые решения). Также выключатели можно подобрать с подсветкой и регулятором яркости света (димером). В качестве альтернативы обычным розеткам дизайнеры предлагают так называемые «утопленные» в поверхность конструкции с различными видами входов. Такая розетка маскируется под поверхность и не портит дизайн.

Помните, что чем больше розеток и выключателей вы установите на кухне, тем менее загруженной будет электросеть. Грамотный подход к дизайну и умелое использование таких приспособлений позволит использовать кухню максимально удобно и безопасно.

Расположение розеток и выключателей видеоурок:

Способы организации освещения рабочей зоны кухни

Освещение рабочей зоны на кухне — вопрос достаточно острый и на данный момент существует масса способов его осуществления. Самый простой — установка люминесцентной лампы на стене.

Кроме того, можно организовать местное освещение при помощи точечных светильников, вмонтированных в мебель, или соорудить из гипсокартона накладку между стеной и нижней частью навесных шкафов кухни.

Установка люминесцентной лампы

Это, пожалуй, наиболее просто реализуемый своими руками метод. Он потребует только приобретения соответствующей лампы и провода, достаточного для ее подключения.

Если светильник не оборудован выключателем, то возможно потребуется еще приобретение выключателя, но здесь есть варианты.

  • Для освещения рабочей зоны лучше выбирать люминесцентные лампы со встроенным выключателем. Это избавит вас от необходимости установки дополнительного выключателя (см. Подключаем выключатель тройной с розеткой). Причем, если ремонт на кухне уже давно выполнен, вам придётся прокладывать проводку и монтировать выключатель открытого типа, что, конечно, испортит интерьер.
  • В идеальном случае для подключения такового светильника подойдет розетка, установленная в верхней части кухни и предназначенная для работы вытяжной установки. Подключаем от этой розетки фазный и нулевой провод, которые подключаются к соответствующим контактам светильника.
  • Если таковой розетки нет, то дабы скрыть провод от посторонних глаз, нам придется прокладывать его по краю мебели. В этом случае, согласно табл. 2.1.3 ПУЭ, провод должен монтироваться в металлической гофре или непосредственно по мебели, но с подкладкой из несгораемых материалов.
Читать еще:  Замена электрического выключателя схема

Установка точечных светильников в мебели

Данный вариант организации освещения рабочей зоны в кухне потребует от вас создания отверстий под светильники непосредственно в мебели. Это многих останавливает. Хотя сделать это не так уж сложно, а сам принцип достаточно удобен.

  • В предполагаемых местах установки светильников вырезаем отверстия в мебели. Они должны соответствовать радиусу светильников, предполагаемых к установке.

Обратите внимание! Светильники следует выбрать заблаговременно, не только исходя из необходимости знать диаметр отверстий, но и для приобретения трансформатора 220/12В соответствующей мощности.

  • Да, вы не ошиблись, данную сеть лучше выполнять на напряжение 12В. Ведь она будет пролегать в шкафах, по деревянным поверхностям и иногда в часто эксплуатируемых местах. Поэтому, дабы обезопасить себя от возможных ударов электрическим током, наша инструкция советует применять разводку на 12В.
  • Мощность трансформатора следует выбрать, исходя из мощности ламп, установленных в светильнике и исходя из их количества. Зачастую трансформатора на 100Вт вполне хватает для таких задач, его цена достаточно доступна.
  • Теперь при помощи специальных коронок и дрели делаем отверстия в мебели. После этого устанавливаем светильники и создаем разводку 12В, подключая параллельно все лампы. Подключаем получившуюся сеть к выводам 12В трансформатора.
  • Трансформатор 220/12В лучше установить в недоступном месте и подальше от нагревательных приборов. Питание трансформатора 220В осуществляем от ближайшего доступного места. Его можно сделать через вилку, подключаемую к ближайшей розетке, либо через выключатель.
  • Выключатель обычно устанавливают в доступном месте, недалеко от трансформатора. При этом следует минимизировать прокладку провода 220В по мебели. Если же без этого не обойтись, то следует соблюдать нормы ПУЭ по прокладке провода по сгораемым поверхностям.

Обратите внимание! Конечно, можно установить выключатель и в сети 12В, но в этом случае при выключенном свете трансформатор будет работать в режиме холостого хода. При этом он будет хоть и немного, но потреблять электроэнергию, а кроме того, дополнительно греться, что также не очень хорошо влияет на его работоспособность.

  • Единственный минус такой разводки состоит в том, что если требуется дополнительная розетка для кухни, то от сети 12В ее не запитаешь.

Накладка из гипсокартона со светильниками

Если же вам нужен светильник с розеткой для кухни, то вариант с монтажом специальной декоративной накладки из гипсокартона будет идеальным решением. Благодаря такому способу, можно безопасно подвести 220В в рабочую зону и скрыть все провода.

  • Для реализации данного способа, прежде всего, нам необходима накладка, которую мы установим между стеной и нижней частью навесных ящиков кухни. Главное, это чтобы в образовавшейся пустоте свободно поместились светильники и закладная коробка розетки. Видео на нашем сайте поможет вам разобраться с этим вопросом.
  • Учитывая, что розетка должна обеспечивать хороший контакт, то есть вилка должна входить и выходить из розетки с усилием, нам необходимо дополнительно закрепить закладную коробку. Кроме того, крайне желательно хорошо закрепить и выключатель ламп освещения рабочей зоны.
  • Для этого лучше выбирать металлические закладные коробки, которые крепят к металлоконструкции накладки или непосредственно к стене. Последний вариант более предпочтителен. И дабы соблюсти угол наклона закладной коробки, придётся немного повозиться.
  • Учитывая то, что подключаться нам придётся к уже существующей электросети, то наша лампа с розеткой для кухни имеет немного не стандартную схему. Ведь не вести же нам по отдельному проводу для розетки и ламп. Именно поэтому запитку лампы будем осуществлять от розетки.
  • Поэтому запитываем нашу новую розетку от другой рабочей, просто подключив нулевой, фазный и защитный провод к соответствующим контактам.
  • Теперь к контакту с фазным проводом розетки крепим провод, который подключаем на ввод выключателя. С вывода выключателя подключаем его к выводу лампы. Нулевой и защитный провод к светильнику берем просто с контактов розетки.

Розетки для предметного декора и элементов оформления

Подсветку для картин и панно, декоративные инсталляции, фоторамки, стандартные декоративные приборы освещения, проекторы потолочного освещения и светового декора, а также прочие подобные мелочи также необходимо подключить к питанию для обеспечения работоспособности. Провода через всю стену от ближайшей розетки – не вариант. Поэтому в план разводки необходимо внести и розетки для предметов интерьерного оформления.

В зависимости от удаления от пола и потолка, выбирается способ подводки кабелей. Линии разводки обязательно вносятся с рабочую схему, чтобы в будущем понимать, как именно и в каком направлении уложен кабель в стене, чтобы не пробить его при установке, например, полки или крепления под картину!

Для расчета количества розеток в гостиной необходимо заранее определить число электрических приборов в помещении, предусмотреть дополнительные розетки для предметов оформления, а также временного использования под бытовую технику. Внимательно отнеситесь и к вопросу внутренней планировки, подготовки дизайн-проекта с размещением мебели и декоративных элементов, устройства зоны отдыха и деловой зоны. Подобный подход даст возможность точного расчета количества розеток, а также понимания мест их размещения, удобного и безопасного!
