Устройство сетевого удлинителя с выключателем

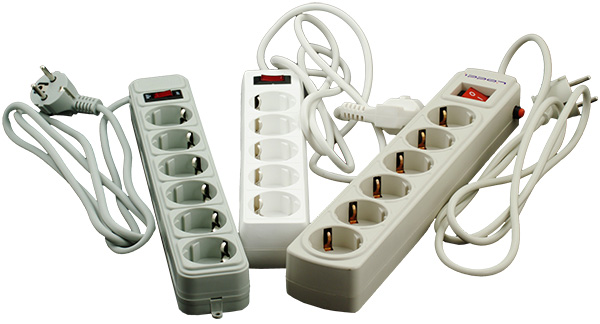

Сетевые фильтры-удлинители классического дизайна

Участников сегодняшнего обзора объединяет форм-фактор и цена: это стандартные и привычные глазу 5- и 6-розеточные удлинители с сетевым выключателем и шнуром длиной 1,8 метра. Мы попробуем найти различия в этих продуктах бюджетного ценового сегмента и ответить на сакраментальный вопрос — все ли фильтры-удлинители одинаково полезны?

Описание

Для представленных фильтров-удлинителей производитель заявляет следующие характеристики:

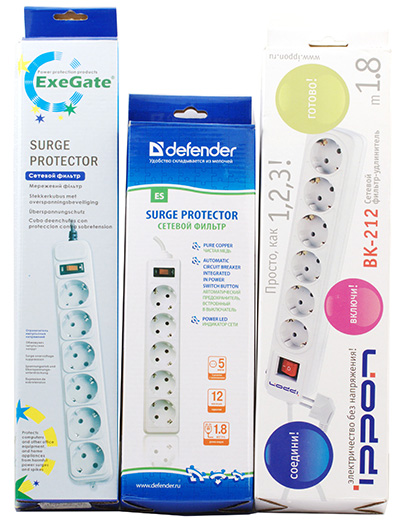

Сетевые фильтры упакованы в прямоугольные картонные коробки. Коробки имеют выступ и евроотверстие для размещения на крюках в супермаркетах. Полиграфия высокого качества, информация на коробках представлена в том числе и на русском языке.

В коробку с фильтром ExeGate вложено руководство по эксплуатации на русском языке, а в коробку с фильтром Defender — гарантийный талон. Гарантийный срок на ExeGate SP-600 установлен 6 месяцев, на Defender ES — 12 месяцев, а на Ippon BK-212 — 2 года.

Обратная сторона упаковки сетевых фильтров также несет полезную для покупателя информацию. В целом для ретейлера и потребителя качество упаковки изделий одинаково, ну разве что Defender ES помещен еще и в целлофановый пакет.

Внутреннее устройство

ExeGate SP-600

Сетевой фильтр-удлинитель ExeGate SP-600 выполнен из матового пластика бежевого цвета. Фильтр имеет 6 евророзеток, дизайн стандартный для удлинителей. Выключатель совмещен с термозащитой, во включенном состоянии подсвечивается красным светом. Корпус имеет «ушки» с отверстиями, позволяющими закрепить изделие на стене. При подключении PlugIN-адаптера тот занимает две розетки.

Сетевой фильтр-удлинитель ExeGate SP-600 снабжен EURO-вилкой, рассчитанной на номинальный ток 16 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6,6 мм, снабжен защитой от перетирания. Выключатель совмещен с термопредохранителем на 10 А и разрывает один токоведущий провод. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 5,5 мм. Металл достаточно мягкий, PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз выпадает при малейшем сотрясении. Пластик корпуса средней мягкости, две половинки корпуса соединены 8 саморезами. На корпус нанесена маркировка производителя OEM, PF-C22.

Соединение проводов внутри фильтра осуществляется при помощи пайки. Качество пайки низкое, пайка «холодная» и припой отваливается от полос ламелей. Рассчитывать на долгий срок службы изделия нельзя, недаром гарантийный срок на изделие установлен производителем минимальный.

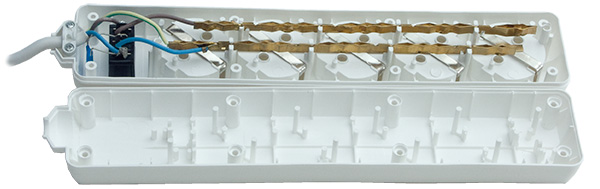

Defender ES

Сетевой фильтр-удлинитель Defender ES выполнен из матового пластика белого цвета. Фильтр имеет 5 евророзеток, дизайн стандартный для удлинителей. Выключатель совмещен с термозащитой, во включенном состоянии подсвечивается красным светом. Монтаж изделия на стену не предусмотрен. При подключении PlugIN-адаптера тот занимает две розетки.

Сетевой фильтр-удлинитель Defender ES снабжен EURO-вилкой, рассчитанной на номинальный ток 10 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6 мм надежно зафиксирован в корпусе, но не снабжен защитой от перетирания. Выключатель совмещен с термопредохранителем на 10 А и разрывает один токоведущий провод. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 6 мм. В отличие от ExeGate, полоски ламелей соединены при помощи точечной сварки и должны лучше пружинить. Тем не менее, металл достаточно мягкий, и PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз держится ничуть не лучше и выпадает при малейшем сотрясении. Пластик корпуса очень мягкий, две половинки корпуса соединены 8 саморезами. Соединение проводов внутри фильтра осуществляется при помощи точечной сварки и пайки. Качество пайки удовлетворительное.

Читать еще:  Схема датчик присутствия выключатель

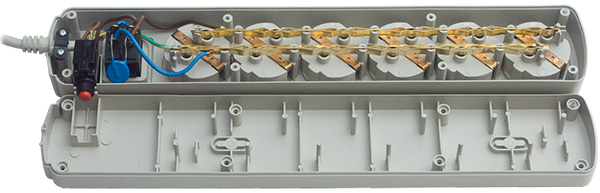

Ippon BK-212

Сетевой фильтр-удлинитель Ippon BK-212 выполнен из матового пластика кремового цвета. Фильтр имеет 6 евророзеток, дизайн стандартный для удлинителей. Большой сетевой выключатель утоплен в корпус для защиты от случайного нажатия, во включенном состоянии он подсвечивается красным светом. Защитный термопредохранитель размещен сбоку. Для монтажа на стену предусмотрены прорези в корпусе. При подключении PlugIN-адаптера тот занимает две розетки.

Сетевой фильтр-удлинитель Ippon BK-212 снабжен EURO-вилкой, рассчитанной на номинальный ток 10 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6 мм, снабжен защитой от перетирания и надежно зафиксирован в корпусе. Выключатель расчитан на номинальный ток 10 А и размыкает оба токоведущих провода. Термопредохранитель рассчитан на номинальный ток 10 А. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 6 мм. В отличие от ExeGate, полоски ламелей соединены при помощи точечной сварки и должны лучше пружинить. PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз держался несколько лучше и выпал лишь после нескольких сотрясений. Пластик корпуса очень мягкий, две половинки корпуса соединены 8 саморезами. Соединение проводов внутри фильтра осуществляется при помощи точечной сварки и пайки. Качество пайки хорошее.

Что делает сетевой фильтр и от чего он защищает

Проблемы бытовой электрической сети, с которыми борются различные модели сетевых фильтров:

  • Короткое замыкание. Фаза и ноль соединяются без нагрузки. Такая ситуация возникает при обрыве провода или замыкании, происшедшем в каком-либо приборе. В этом случае сетевой фильтр отключает всю аппаратуру.
  • Помехи. Возникают из-за подключенных к сети приборов с импульсными блоками питания. К такой аппаратуре относятся компьютеры и телевизоры. Высокочастотные помехи не выводят из строя электронику, но ухудшают качество ее работы. На экранах аналоговых телевизоров появляется рябь, искажается изображение, в аудиоаппаратуре появляются посторонние звуки. Посторонние сигналы искажают работу звукозаписывающих и звуковоспроизводящих устройств.
  • Скачки напряжения. Их могут вызвать приборы с индуктивной нагрузкой, например, холодильники, сварочные аппараты.

Существует еще одна, многим неизвестная, опасность помех. С помощью специальной техники через электромагнитный шум, который передается по нулевому проводнику, находящемуся вне дома или квартиры, можно получить доступ к конфиденциальной информации.

Причина уценки

Сетевой фильтр ЭРА SFU-5es-2m-W — незаменимый атрибут жителя современного мегаполиса. Фильтр объединяет несколько функций, что особенно удобно в квартире. Сетевой фильтр используется как удлинитель (длина провода составляет 2м). Сетевой фильтр имеет 5 розеток: 4 стандартных гнезда и одно — для зарядных устройств. На корпусе также расположены 2 USB-порта напряжением 2.1 А, что дает возможность быстрой зарядки мобильных устройств. Сетевой фильтр имеет надежную защиту, заземление и выключатель. Устройство предохраняет от перегрузки сети, короткого замыкания, импульсных и высокочастотных помех. Для дополнительного удобства на вилке расположено кольцо, позволяющее легко выдернуть удлинитель из розетки. Современный дизайн сетевого фильтра и его нейтральный цвет будет выгодно смотреться практически в любом интерьере. Сетевые фильтры ЭРА разрабатываются собственным техническим бюро, проходит проверку на всех этапах производства, что обеспечивает высокое качество продукта.

Читать еще:  Принцип действия высоковольтных масляных выключателей
Технические особенности

Общие характеристики

Дополнительная информация

Другие функции

Максимальный выходной ток10 А
Длина кабеля200 см
Модельс usb; с защитой, с предохранителем; SFU-5es
Гарантийный срок2 года
Тип намоткибез намотки
Максимальная нагрузка (Вт)2200 Вт
Доп. опции сетевого фильтразащита от короткого замыкания; защита от перегрузки; защита от импульсных помех
Частота сети50 Гц
Тип входной вилкиТип F
Предохранительтермопрерыватель
Длина кабеля (м)2 м; 2 метра
Вес товара с упаковкой (г)708 г
Количество гнезд/розеток5 шт.
Ширина упаковки10.6 см
Высота упаковки8 см
Глубина упаковки50.2 см
Максимальная рабочая мощность2200 Вт
Голосовое управлениенет
Страна производстваКитай
Комплектациясетевой фильтр
Транспортировкане опасный груз
Хрупкостьне хрупкое

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от продавца

Как правильно выбрать сетевой фильтр и удлинитель

Есть несколько параметров при выборе, на которые необходимо обратить внимание.

Максимальная нагрузка

Изначально нужно определиться, какая техника будет подключена. Расчет происходит просто – это соответствие всех подключаемых электроприборов к сумме мощности устройства.

У удлинителей есть лимит, только некоторые модели справляются с нагрузкой больше 3,5 кВт. Но их вполне хватит для одновременного подключения вентилятора, увлажнителя воздуха и зарядки смартфона. Множество моделей спокойно выдерживают подключение электроинструментов при ремонте.

Сетевые фильтры выдерживают мощность более 4 кВт – это подойдет для подключения мощных устройств.

Количество розеток

Определенное число рассчитано, чтобы не приходилось постоянно отключать одни приборы, а затем подключать другие. Необходимо учитывать максимальную нагрузку и не включать в устройство все приборы одновременно. Некоторые модели оснащены USB-портами: к ним можно подключать провода для зарядки.

Кабель

Стоит обратить внимание на длину, диаметр и сечение жил кабеля. Стандартная его длина – 1,8 м. Но можно встретить и нестандартные 0,5м, 3м, 5м. Вариантов много, но важно сразу понять, насколько далеко находятся приборы от основной розетки. Также необходимо учитывать размещение устройства: для закрепления на стене понадобится кабель подлиннее. Диаметр провода не менее важен. Специалисты рекомендуют выбирать модели в 5мм и больше.

Важно учесть, что кабели для домашнего и уличного использования должны различаться. Для дома подойдет – тип ПВ, а, например, для гаража – КГ, так как он сможет выдержать перепад температуры.

Сечение жилы, помогает определить, какую нагрузку выдержит модель. Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Дополнительная защита

Что такое удлинитель с заземлением? Это прибор, оснащенный защитой от попадания тока на корпус аппарата и подключенных к нему приборов, тем самым, он защищает пользователя от ударов тока. Стоит отметить, если используемая розетка без заземления, то и заземление удлинителя не сработает.

Читать еще:  Ячейки кру 6 кв с выключателями шнайдер электрик

Отдельные модели имеют защиту от влаги и пыли. Есть два стандарта защиты — IP20 и IP44. Бытовые чаще всего сделаны по стандарту IP20, модели для улицы – IP44.

Мы рассказали, от чего защищает сетевой фильтр, какие виды есть, а также как отличить СФ от простого удлинителя для розетки. Приобрести данные устройства можно в интернет-магазине «Офисмаг».

Удлинитель в индивидуальном исполнении

Многим электрикам может показаться недостаточным выбор из удлинителей, представленных на полках магазинов. Им проще самим собрать устройство нужной длины и выдерживающее требуемую нагрузку. Кроме того, случается, что удлинители и вилки от шнуров питания выходят из строя и для их ремонта требуются запасные части. Для этих целей в ассортименте EKF есть отдельные колодки, вилки, шнуры и другие аксессуары.

Главными требованиями к этим изделиям являются безопасность и удобство подключения. Поэтому колодки и вилки изготовлены из качественного пластика и отличаются надежной конструкцией латунной контактной группы. Во время сбора нового удлинителя завести жилы проводника не составит труда благодаря легкому доступу к клеммам. С продукцией EKF можно решить задачу по созданию самых разных конфигураций удлинителя:

  • с заземлением и без;
  • с количеством гнезд от двух до шести;
  • с прямой или боковой вилкой.

Часто при избытке электроприборов в помещении нет нужды в удлинителях – длины шнуров от оборудования хватает, чтобы подключить их к настенной розетке. Нужно только расширить ее возможности. Здесь помогут разветвители и тройники от EKF, также представленные в различных вариантах.

Как проверить сетевой фильтр

К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.

Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.

Как соединить два интернет кабеля между собой

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.
