Минимальный расцепитель для автоматического выключателя

Какой выбрать расцепитель автоматического выключателя и какие виды бывают? На что обращать внимание при выборе

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза и сверхтока короткого замыкания.
В автоматические выключатели (АВ) устанавливается один или несколько расцепителей с разной селективностью. Эти компоненты защищают электрическую цепь от тока перегрузки и возникающем при коротком замыкании сверхтоке. Существуют устройства релейной защиты мгновенного расцепления и с задержкой срабатывания.

  1. Определение расцепителя
  2. Виды расцепителей автоматических выключателей
  3. Тепловой
  4. Электромагнитный
  5. Термомагнитный или комбинированный
  6. Полупроводниковый
  7. Электронный
  8. Независимый
  9. Расцепитель минимального и нулевого напряжения
  10. Явления, вызываемые сверхтоками
  11. Проверка работоспособности расцепителей
  12. Полезное видео

Минимальный расцепитель напряжения 12 В

/ Legrand DPX3 160/250

  • Расцепитель минимального напряжения для автоматических выключателей 421018 Legrand
  • Декларация о соответствии на дополнительное оборудование для автоматических выключателей Legrand

0)window.scrollBy(0,-100);»>

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

0)window.scrollBy(0,-100);»>

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

Самовывоз в Москве — подробнее .

— г. Москва, ул.Новохохловская, д.91, стр.10.
— г. Москва, ул.Маломосковская, д.22, стр.1
— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— Пн-Вс с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Самовывоз в Московской области — подробнее .

Заказать и купить в городах Московской области:

Доставка по Московской области — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 10-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— Пн-Вс с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка в города Московской области Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

  • Доставка по Московской области — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

  • Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

  • Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

  • Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

  • Доставка по Московской области — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

  • Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

  • Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

  • Отправка в города РФ Транспортной Компанией — подробнее.
Читать еще:  Схема для трех проходных выключателей

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Ток расцепителя автоматического выключателя

Ток расцепителя автоматического выключателя имеет конкретное значение (номинал), означающий величину тока, при котором автомат разомкнет цепь. Ток в тепловом расцепителе всегда равен или меньше номинального тока автоматического выключателя. При любом превышении токовой нагрузки на расцепитель будет происходить отключения автомата. При этом время, через которое произойдет размыкание контактов, зависит от времени протекания тока превышенной нагрузки. Время отключения теплового расцепителя можно рассчитать, используя время-токовые характеристики.

Ток электромагнитного расцепителя отключает автомат мгновенно при превышении номинального тока автоматического выключателя, чаще всего это происходит при коротком замыкании. Перед КЗ в сети очень быстро нарастает величина тока, которую учитывает устройство электромагнитного расцепителя, в результате происходит очень быстрое воздействие на механизм расцепления. Скорость срабатывания в этом случае составляет доли секунды.

Основное электрооборудование внутрицеховых сетей.

По принципу действия расцепители разделяются на электромагнитные и термобиметаллические (тепловые). Существуют расцепители максимального тока, которые срабатывают при токе, большем уставки тока срабатывания; расцепители минимального напряжения, которые срабатывают, когда напряжение на катушке становится меньше заданного, и расцепители независимые, которые срабатывают без выдержки времени, когда на их катушку подано напряжение. https://manngroup-trade.ru desingwood современная мебель из дерева.

Для защиты от коротких замыканий применяют электромагнитные расцепители мгновенного действия или с выдержкой времени, обеспечивающей избирательность действия. Одновременная защита сети от КЗ и перегрузки осуществляется за счёт применения комбинированных расцепителей, состоящих из двух элементов – для защиты от КЗ и от перегрузок.

Как правило, автоматические выключатели имеют встроенные в них расцепители. На (рис. 17) представлены различные виды расцепителей, условно показанные для одного вида автоматического выключателя: тепловой(обычно биметаллический) или электронный инерционный расцепитель максимального тока с зависимой от тока выдержкой времени. Эти расцепители осуществляют защиту от перегрузки цепи. Тепловые расцпители (рис.17,а) срабатывают, как и тепловые реле магнитных пускателей за счёт изгибания биметаллической пластины 2

, получающей тепло от нагревателя 3

, присоединённого к сети через шунт 4

, и воздействующей на отключающий механизм автоматического выключателя. Защитная характеристика теплового расцепителя подобна характеристике предохранителя; электромагнитный

или электронный расцепитель максимального тока мгновенного срабатывания с независимым от тока временем срабатывания (рис. 17,б). Вид защиты с таким расцепителем иногда называют отсечкой. Она осуществляет защиту от токов КЗ, превышающих 6 – 10

-кратные значения номинального тока электрической цепи. Расцепитель максимального тока состоит из катушки 1

и сердечника 5

. Когда по катушке протекает ток КЗ, сердечник создаёт механическое усилие, что приводит к отключению автоматического выключателя. Ток срабатывания расцепителя максимального тока можно регулировать. Расцепитель может быть снабжён механизмом выдержки времени, зависимой или независимой от тока. Такие расцепители позволяют осуществить селективную защиту; расцепитель минимального напряжения,

состоящий из катушки 1

с сердечником 5и пружины 6

(рис. 17в) и срабатывающий при недопустимом снижении напряжения в цепи (30-50 % ).

Такие расцепители применяют для электродвигателей, сомозапуск которых нежелателен при самопроизвольном восстановлении питания; независимый расцепитель

(рис. 17г), служащий для дистанционного отключения автоматического выключателя кнопкой 7

и для автоматического отключения цепи при срабатывании внешних защитных устройств.

Первые два вида расцепителей максимального тока устанавливаются во всех фазах автоматического выключателя, остальные – по одному на выключатель.

В настоящее время в цеховых электрических сетях напряжением до 1 кВ применяются автоматические выключатели различных конструкций: типов А3700, АВМ, АЕ-20, >

и др. Автоматические выключатели серии А3700

включают типы А3710, А3720, А3730, А3740

на номинальные токи соответственно 160, 250, 400 и 630 А.

На (рис. 18) показан выключатель серии А3700

-корпус из пластмассы, на котором смонтированы детали и сборочные узлы, 2

-крышка, закрывающая детали выключателя (кроме зажимов). Коммутирующее устройство состоит из подвижных 3

и неподвижных 4

контактов, изготовленных из металлокерамической композиции на основе серебра. Подвижные контакты 3припаяны к контактодержателям 5

, которые укреплены на общей изоляционной траверсе 6

и связаны с механизмом управления. Контактодержатели 5электрически соединены гибким соединением 7

с максимальными расцепителями и выводами 8

для присоединения внешних проводников со стороны подвижных контактов. Неподвижные контакты 4

припаяны к малоподвижным контактодержателям 9

, которые электрически соединены с неподвижными скобами 10

и имеют вывод 11

для присоединения внешних проводников со стороны неподвижных контактов. Контактодержатели 9

опираются на пружины 12

. Механизм управления выключателем выполнен по принципу ломающихся рычагов и устроен так, что обеспечивает моментальное замыкание и размыкание контактов 3

при оперировании выключателем, а также моментное размыкание контактов при автоматическом срабатывании независимо от того, удерживается ли рукоятка 13

Расцепитель автоматического выключателя

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Электрическую цепь от возникающих при перегрузке и коротком замыкании сверхтоков защищает автоматический выключатель: при возникновении аварийного режима встроенный в него расцепитель реагирует на превышение номинального тока и приводит в действие механизм взвода-расцепления, в результате срабатывания которого отключается питание цепи.

За номинальный ток расцепителя автоматического выключателя принимается бесконечно долго протекающий в защищаемой цепи ток, не вызывающий срабатывание расцепителя при температуре 30° С.

Электромагнитный расцепитель автоматического выключателя

Электромагнитный расцепитель – это катушка индуктивности (соленоид) с подвижным сердечником: при многократном мгновенном возрастании проходящего по обмотке катушки тока образуется мощное магнитное поле, под воздействием которого сердечник перемещается внутри катушки и нажимает на рычаг механизма взвода-расцепления, выключая аварийный участок цепи.

Минимальный ток отключения автоматического выключателя определяет тип мгновенного расцепления, зависящий от чувствительности электромагнитного расцепителя (ток мгновенного расцепления кратен номинальному току):

  • от 3 до 5 In – тип В;
  • от 5 до 10 In – тип С;
  • от 10 до 20 In –тип D;
  • от 2 до 4 In – тип Z;
  • от 10 до 14 In – тип K.

Представленные на графике кривые наглядно показывают пределы токов мгновенного отключения для типа B, C, D и время срабатывания расцепителей, зависящее от величины превышения фактического тока над номинальным.

Тепловой расцепитель автоматического выключателя

Тепловой расцепитель – это биметаллическая пластина, один конец которой закреплен в токопроводящем кронштейне, к другому концу присоединен гибкий медный проводник. При прохождении тока полосы металла с разным линейным коэффициентом теплового расширения неравномерно нагреваются, вызывая изгибание пластины. При воздействии тока, превышающего номинальный в 1,13–1,45 раз, незакрепленный конец биметаллической пластины изгибается достаточно сильно, чтобы достичь рычага механизма взвода-расцепления и вызвать срабатывание выключателя.

Читать еще:  Графическое изображение однополюсного выключателя

Нагрев биметаллической пластины происходит не мгновенно – тепловой расцепитель автоматического выключателя срабатывает с некоторой задержкой.

Чаще всего в автоматических выключателях используются два вида расцепителей. Наличие двух видов расцепления обозначается буквенно-числовой маркировкой (В16 или С32), нанесенной на автоматические выключатели, характеристики срабатывания расцепителя разного типа определяют времятоковую характеристику:

  • латинская буква – тип электромагнитного расцепителя по току мгновенного расцепления;
  • цифра – номинальный ток, при превышении которого сработает тепловой.

Электронный расцепитель автоматического выключателя

Принцип действия электронного расцепителя основан на обработке информации от датчиков (в сети переменного тока – измерительные трансформаторы тока, в сети постоянного тока – магнитные усилители) электронной частью (аналоговой или цифровой схемами). Если параметры контролируемой сети отличаются от заданных, на отключающую катушку расцепителя подается сигнал, активирующий срабатывание механизма расцепления.

Электронный расцепитель позволяет регулировать параметры автоматического выключателя в процессе эксплуатации в соответствии с требованиями защищаемой цепи.

Регулировка автоматических выключателей с тепловым и электромагнитным расцепителями, которые настраиваются на определенную величину тока срабатывания (уставку) на заводе-изготовителе, потребителями не производится.

Для чего предназначен расцепитель минимального напряжения. Расцепитель РММ47 от IEK — альтернатива реле напряжения

Современную электрическую сеть невозможно представить себе без необходимых средств защиты, в частности, автоматического выключателя. В отличие от устаревших плавких предохранителей он предназначен для многоразовой защиты сети и электрооборудования. При этом автоматический выключатель защищает от токов короткого замыкания, излишних перегрузок, а некоторые модели даже от недопустимого падения напряжения. И вот в центре всей этой конструкции наиболее значимым элементом является расцепитель автоматического выключателя. Именно от него зависит надежность и скорость срабатывания, поэтому стоит сравнить все существующие на данный момент разновидности.

Сравнение

Итак, в числе первых можно назвать тепловой расцепитель. В силу своей конструкции тепловой расцепитель срабатывает с выдержкой времени. Чем больше превышение тока, тем быстрее срабатывает тепловой расцепитель. Так что время срабатывания может варьироваться от нескольких секунд до часа. Именно поэтому чувствительность автомата, где установлен тепловой расцепитель, всегда определяется времятоковой характеристикой и соответствует классу B, C или D.

Следующая разновидность относится к числу расцепителей мгновенного действия. Речь идет о таком понятии, как электромагнитный расцепитель. Он срабатывает за доли секунды, чем выгодно отличается от тепловых расцепителей. Однако электромагнитный расцепитель имеет и свою особенность — срабатывание происходит при существенно большем превышении номинального тока. Исходя из этого, электромагнитный расцепитель также обладает определенной чувствительностью и относится к одному из классов — A, B, C или D.

Пожалуй, самым эффективным можно назвать электронный расцепитель автоматического выключателя. Быстрая скорость срабатывания и высокая чувствительность делают электронный расцепитель идеальным средством защиты от перегрузок и токов короткого замыкания. По этой причине данный расцепитель мгновенного действия используют на больше токи.

Именно электронный расцепитель зачастую монтируют как на воздушные автоматические выключатели, так и на автоматические выключатели в литом корпусе. Воздушные автоматические выключатели подразумевают открытое исполнение (как правило, в металлическом корпусе) и рассчитаны на силу тока до нескольких тысяч ампер. Как уже было сказано, электронный расцепитель из-за моментальной скорости срабатывания идеально подходит для силовых сетей. Что же касается автоматических выключателей в литом корпусе, то их отличают компактные размеры и закрытое исполнение в корпусе из термореактивной пластмассы. Их удобно монтировать на DIN-рейку, но закрытый корпус подразумевает повышенные требования к надежности расцепителя. Таковым опять же является электронный расцепитель, где отсутствуют подвижные механические элементы.

Принцип работы

Независимо от вида расцепителя принцип его работы основан на размыкании цепи в случае превышения токовых характеристик. Любой расцепитель является неотъемлемой частью автоматического выключателя, встроенной в него или механически связанной с ним. Расцепитель автоматического выключателя под воздействием токов короткого замыкания или при превышении нагрузки инициирует освобождение удерживающего устройства в корпусе автоматического выключателя. В результате этого происходит размыкание электрической цепи.

Конструкция

Конструкция во многом зависит от разновидности расцепителя. Так, основой теплового расцепителя служит биметаллическая пластина — металлическая лента из двух полос, имеющих разные коэффициенты теплового расширения. При прохождении через нее токов, превышающих допустимое значение, биметаллическая пластина деформируется, тем самым, срабатывает механизм расцепления.

У электромагнитного расцепителя конструкция представляет собой соленоид (обмотку цилиндрической формы) с подвижным сердечником. Ток проходит по обмотке соленоида и в случае превышения токовых характеристик сердечник втягивается, воздействуя на размыкающий механизм.

А вот электронный расцепитель автоматического выключателя не основан на механическом воздействии и представляет собой несколько иную конструкцию. Он состоит из контроллера и датчиков тока. Контроллер сравнивает значения датчиков тока с установленными характеристиками, а в случае превышения заданных параметров тока дает сигнал на отключение. Таким образом, электронный расцепитель обладает более гибкими настройками, позволяя настраивать параметры автоматического выключателя под конкретные требования защиты электросети.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеются статьи про различные реле напряжения, как однофазные, так и трехфазные, необходимые для защиты электрооборудования и электроприборов от повышения или понижения напряжения в сети.

Чем грозит отклонение напряжения в сети от нормы и какая величина напряжения является нормой?!

Повторяться не буду — об этом Вы можете почитать в моих следующих статьях, в которых я подробно и последовательно объяснял все эти моменты:

Целью же данной статьи является знакомство с альтернативой перечисленным выше реле напряжения в лице такого простенького на первый взгляд устройства, как расцепитель максимального и минимального напряжения, обозначаемого как РММ47 от компании IEK. Подобные устройства выпускают и другие производители, но в данной статье рассмотрим экземпляр именно от IEK и причем уже обновленной серии (артикул MVA01D-RMM).

И уже по традиции, сначала сделаю небольшой обзор этого устройства, а затем протестирую его работоспособность на реальном примере.

Расцепитель максимального и минимального напряжения РММ47 необходим для контроля величины напряжения в сети. В случае его превышения или понижения, РММ47 воздействует на отключение соответствующего автоматического выключателя.

  • номинальное напряжение питания 230 (В)
  • уставка минимального напряжения 165±10 (В)
  • уставка максимального напряжения 265±10 (В)
  • диапазон рабочих напряжений 50 — 275 (В)
  • время отключения при срабатывании от уставки минимального напряжения 0,2 — 0,5 (сек.)
  • время отключения при срабатывании от уставки максимального напряжения 0,05 — 0,15 (сек.)
  • число циклов «включить-отключить» (ВО) — не менее 10000

РММ47 имеет стандартную ширину 18 (мм) и занимает в щите всего один модуль.

Расцепитель РММ47 предназначен для работы в паре с однополюсными, двухполюсными, трехполюсными и даже четырехполюсными автоматами типа ВА47-29, ВА47-29М и даже ВА47-100.

Для автоматов других серий, например ВА88, имеются свои собственные расцепители минимального напряжения РМ-125, РМ-250 и другие.

По дизайну расцепитель полностью идентичен автоматам серии ВА47-29 и ВА47-100.

Читать еще:  Рычажный выключатель для холодильника

Расцепитель РММ47 стыкуется с автоматом с правой стороны.

При этом автоматический выключатель обязательно должен быть отключен, а кнопка возврата расцепителя нажата.

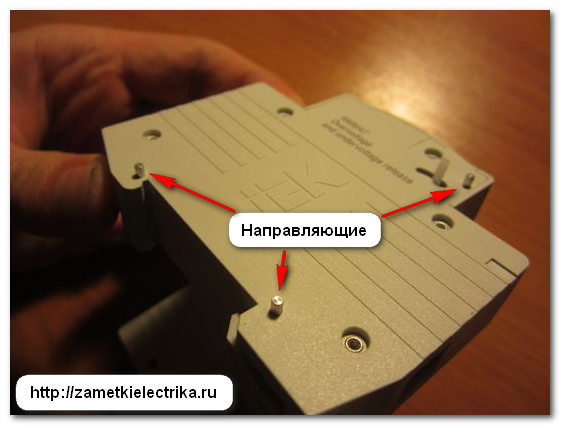

Для соединения расцепителя к автомату на его стенке имеются 3 направляющих рифленых стержня, которые плотно вставляются в соответствующие отверстия правого бока автомата.

Помимо направляющих стержней, на расцепителе имеется боковой движущийся шток, который помещается в боковое отверстие автомата.

В случае срабатывания РММ47, шток воздействует на отключающий механизм автомата, тем самым его отключая.

Никаких фиксирующих защелок нет — расцепитель вставляется в автомат до упора.

Как видите, ничего сложного в соединении автомата с расцепителем нет.

Вот так выглядит однополюсный автомат в сборе с расцепителем РММ47.

Аналогичным образом, стыкуется и трехполюсный автомат.

Кстати, расположение автомата с расцепителем может быть как вертикальным, так и горизонтальным — на работоспособность это никак не влияет.

В итоге получается, что с помощью расцепителя РММ47 можно контролировать напряжение не только в однофазной сети, но и в трехфазной, правда вот во втором случае контроль напряжения будет осуществляться исключительно по одной фазе, чего явно не достаточно для трехфазных электроприемников.

Схема подключения расцепителя РММ47

При подключении расцепителя минимального и максимального напряжения РММ47 зачастую возникают разногласия и ошибки. Кто-то подключает расцепитель до автомата, а кто-то после!

Правильным является подключение расцепителя только после автоматического выключателя. Например, для квартиры это будет являться вводной автомат. Также Вы можете защитить любую и отходящую линию в щите, это все на Ваш выбор.

У расцепителя РММ47 имеется два вывода, обозначаемые как D1 и D2.

Вот схема подключения РММ47, взятая из паспорта.

С нижней клеммы вводного автомата делаем перемычку (фазу) на клемму D2 расцепителя РММ47, а на клемму D1 подключаем ноль, например, с нулевой шины N.

Внимание! Расцепитель можно подключить и наоборот, т.е. на клемму D1 подключить фазу, а на D2 — ноль. Устройство от этого не сгорит, т.к. у него на входе установлен диодный мост и полярность ему не важна.

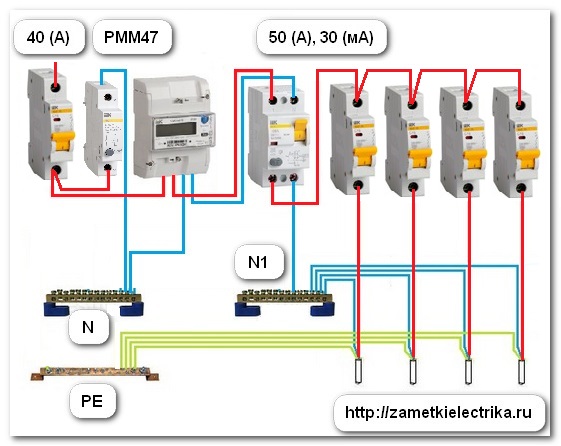

Для наглядности приведу пример схемы квартирного щита с подключением расцепителя РММ47.

Даже если Вы подключили расцепитель после автомата, то в любом случае необходимо убедиться в том, что сам автомат подключен соответствующим образом. Я имею ввиду то, чтобы питающая фаза приходила на его неподвижный контакт (верхний зажим), как на схеме выше.

P.S. А я на этом завершаю свою статью. Всем спасибо за внимание, до новых встреч!

Схемы включения расцепителей.

Отключающие или независимые расцепители, вызывающие отключение автомата при подаче постороннего импульса. Воздействуя на независимый расцепитель при помощи контактов кнопок управления (см. § 11 — 5) или реле (устройство которых рассматривается в § 12 — 4), можно вызвать отключение автомата; посредством реле это отключение происходит в зависимости от изменения любых электрических и даже неэлектрических величин.

Ток срабатывания независимого расцепителя для данного автомата / Ср 160 X 7: 1 120 а; выдержка времени должна быть 0 33 сек для обеспечения селективности с автоматом, защищающим кабель.

Время срабатывания независимого расцепителя каждой последующей защиты должно быть на 0 15 — 0 2 с больше предыдущей.

Целесообразность использования независимого расцепителя с выбранным током срабатывания оценивается коэффициентом чувствительности.

Номинальный режим работы независимого расцепителя кратковременный.

Если ток срабатывания независимого расцепителя не будет отстроен от тока нагрузки, то возможно отключение оперативного тока раньше, чем закончится отключение выключателей МКП-ПОМ.

Для проверки действия независимого расцепителя измеряется минимальное напряжение надежного отключения автомата этим расцепителем, которое не должно превышать 50 % номинального.

Схема автомата.

Автоматы могут быть снабжены максимальными, минимальными и независимыми расцепителями. Максимальные расцепи-тели отключают автомат при перегрузках электродвигателя, превышающих допускаемые, или при коротких замыканиях. Минимальные расцепители производят отключения автомата при понижении напряжения в сети ниже допускаемого. Независимые расцепители служат для дистанционного отключения автоматов.

Ряд автоматов позволяют дополнительно устанавливать независимый расцепитель и так называемый нулевой расцепитель. Независимый расцепитель отключает автомат при подаче на его катушку напряжения постоянного тока или однофазного переменного тока. Пускатели электромагнитные предназначены для дистанционного включения в сеть, отключения от сети питания и для защиты от перегрузок потребителей электроэнергии, чаще всего электрических двигателей. Эту функцию также могут осуществлять электромагнитные пускатели. Контактная система состоит из трех главных контактов и одного вспомогательного. Для защиты от перегрузок используют тепловые реле с биметаллическими чувствительными элементами; устройство и принцип работы реле подобно биметаллическому термометру. Контакт реле включается в цепь питания катушки и при срабатывании разрывает ее; пускатель обесточивает цепь питания приемника электроэнергии. Так осуществляется его защита.

Этот же расцепитель выполняет функции независимого расцепителя. Если на нижнюю обмотку YAT2 подать напряжение кнопкой SB, он срабатывает и осуществляет дистанционное отключение.

Выключатели серии АВМ могут снабжаться дополнительно независимым расцепителем на напряжение 24, 48, 110 и 220 В постоянного тока и 127, 220 и 380 В переменного тока и расцепителем минимального напряжения (только неселективным), а также с электромеханическим приводом, приводной рукояткой или рычажным приводом.

Заключение

Кроме компании IEK расцепитель РММ-47 выпускается и другими производителями, например, есть аналоги у компании EKF в линейке PROxima и у компании TDM, изделия которых вы можете видеть ниже.

Такое устройство не является обязательным к установке в каждом электрощите, но рекомендуется. При этом, если вы опасаетесь за состояние своих электроприборов, установите лучше реле напряжения. Их характеристики позволяют устанавливать границы диапазона номинальных напряжений, верхнее и нижнее напряжение срабатывания. Это позволит точно отрегулировать прибор под особенности потребителя и местной сети электроснабжения. У рассматриваемого расцепителя недостатком может оказаться именно слишком широкий диапазон номинальных значений и невозможность их регулирования. С другой стороны, это упрощает эксплуатацию рядовому пользователю.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить расцепитель минимального и максимального напряжения:

На этом мы и заканчиваем обзор РММ-47. Надеемся, предоставленное описание характеристик, принципа работы и схем подключения помогли вам разобраться в том, что собой представляет данный аппарат и нужен ли он в вашем щитке.
