Как соединить розетку от выключателя параллельно

Как правильно установить и подключить розетку? Схемы подключения

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

  • пакетник;
  • электросчетчик;
  • автоматы;
  • нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Читать еще:  Управляемый настенный выключатель с

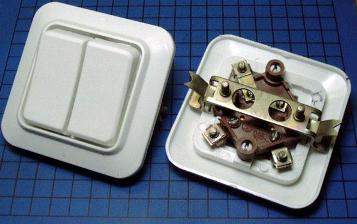

Подключаем двойной выключатель

Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.

От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников. Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.

Параллельное и последовательное подключение лампочек: как правильно делать

Как и для розеток, подключение различных осветительных приборов или отдельный источников света (ламп), осуществляют двумя способами. Данные виды подключения достаточно широко применяются.

Что влияет на выбор вида подключения:

  • Расположение осветительных приборов;
  • Количество источников света;
  • Экономическая составляющая.

Пример параллельного подключения лампочек, можно наблюдать в обычной люстре с несколькими рожками или плафонами. В таких устройствах, питание к каждому источнику света, подается отдельным проводником. В свою очередь все проводники, подключаются к одному питающему кабелю.

Обратите внимание! При параллельном подключении, лампочки (если их несколько), одного устройства, работают отдельно друг от друга.

Последовательное подключение применяется, когда между осветительными приборами большие расстояния (например, точечные светильники). Предположим, по периметру потолка, произведен монтаж 12 точечных светильников.

Читать еще:  Типы пружинных приводов масляных выключателей

Для удобства подключения и экономии проводника, данные светильники распределяют на две группы освещения. Обе группы, подключаются к питающему кабелю параллельно, но сами источники света в группах, подключаются последовательно.

Из этого следует, что 6 из 12 светильников, необходимо подключить от одного к другому, а управление ими можно осуществлять при помощи одного двухклавишного выключателя. Таким образом, можно производить регулировку и яркости освещения, так как включены могут быть только половина или все устройства.
