Как самому подключить розетку с выключателем

Электрооборудование, свет, освещение

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.

Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки. Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

  • накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
  • встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
  • розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
  • розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).

Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

  • розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
  • закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
  • розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
  • розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
  • уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
  • розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее. В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.

Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.

Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

  • отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
  • проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой
  • снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
  • почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
  • подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
  • подсоединить провода к рабочей части новой розетки
  • аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
  • установить декоративную рамку
  • привинтить верхнюю крышку новой розетки
  • включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

  • фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
  • ноль — синий (голубой) или черный цвет изоляции
  • земля — желто-зеленый, или желтый, или зеленый цвет изоляции
Читать еще:  Кнопочные выключатели или механические

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод. Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

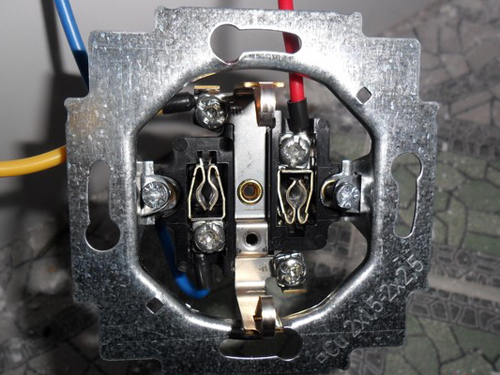

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Читать еще:  Как сделать простой фонарик с выключателем

Выключатели – выбор и монтаж своими руками

На тот случай если у Вас есть дети то от общепринятой высоты установки выключателя в приблизительных полтора метра, можно отказаться – в таком случае делайте на удобную для Вас и «домашней челяди» высоту. В последнее время все чаще и чаще встречаюсь с тем, что выключатели установлены на высоте в 25-30 сантиметров от пола.

Общее правило установки выключателей рядом с входом в помещение, комнату. В туалете и особенно в ванной, по соображениям техники безопасности устанавливаются снаружи, рядом с дверью. Спальню лучше оснастить сразу 2мя выключателями – возле входа и возле кровати.

Разборка и установка нового выключателя взамен старого – фото 2-3

1. Подрезают и зачищают провода. Под напряжением тестером вычисляют фазовый провод.

2.Снимают защитные накладки, и декоративную рамку

3.Поочередно откручивают винты крепления системы к стене

  • 3 (а) (на фото 3) Аккуратно извлекают выключатель из монтажной коробки
  • 3 (б) (на фото 3) К двум клавишам идут три провода, к одной – два

4. Откручивают винтовой зажим кабеля питания

5. Также разжимают второй, зафиксированный контакт

6. При будущем монтаже надо учесть положения клавиш вкл./выкл.

7. Распорки, держащие выключатель, можно подогнуть отверткой

8. Распорки новых выключателей прижимают обычной резинкой

Совет: Захватите в магазин схему светильника. Продавец подскажет, с каким выключателем тот сможет работать и как правильно собрать систему, а чтобы не пачкать стены вокруг выключателя, купите специальные накладки. Ими можно декорировать систему или, наоборот, сделать ее неприметной

Как заменить розетку на новую

Позвонила мне одна моя знакомая и попросила сделать розетку. Мол, проблема заключается в том, что розетка старая, шатается и постоянно выпадает из стены при вытаскивании вилки электроприбора. По ее словам я понял, что нужна полная замена розетки с реконструкцией подрозетника. Когда я пришел по вызову, то действительно увидел требующую ремонта розетку, поэтому решил написать о том, как заменить розетку своими руками.

Когда я снял крышку розетки, то увидел что распорные лапки расшатаны и уже не держат ее в гнезде. Можно было конечно попробовать зафиксировать сам механизм в стене, но это было бы лишь временное решения проблемы, тем более в стене не было подрозеточной коробки. Здесь нужна была полная модернизация с заменой розетки и установкой нового подрозетника.

Итак, как заменить розетку самостоятельно? В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места. А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.

Рассмотрим пошагово этапы замены электрической розетки. Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».

Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.

Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.

О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.

Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.

Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.

И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше. Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует. То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.

Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.

Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.

Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.

Минимальный набор инструментов

Если при капитальном ремонте дома с заменой электропроводки, многие доверяют весь комплекс работ специалистам, то о том, как поменять розетку единожды, задумывается большинство владельцев частных домов или квартир, тем более, что ничего сложного в этом нет. Необходимо будет запастись минимальным набором инструментов:

  • крестообразная и плоская отвертка;
  • плоскогубцы, круглогубцы, кусачки; круглогубцы кусачки

плоскогубцы

  • инструмент для снятия изоляции или обычный монтажный нож;
  • индикатор фазного напряжения.
  • Данных инструментов вполне хватит, чтобы поменять розетку, устанавливаемую в существующий подрозетник. Но, если стоит вопрос, о том, как подключить тройную розетку, или целый блок, то без установки новых подрозетников не обойтись, поэтому потребуется дрель-перфоратор и специальное сверло в виде коронки.

    коронка с дрелью-перфоратором для установки розетку внутреннего исполнения

    Для розеток наружной установки потребуется сверло под дюбель.

    Меры электротехнической безопасности

    Обязательно необходимо обесточить электропроводку перед тем, как починить розетку или устанавливать новую. Индикатор необходим, чтобы убедиться в том, что напряжение гарантированно снято, для этого жало индикаторной отвертки поочерёдно вставляют в каждое гнездо штепсельного соединения, и убеждаются, что лампочка не загорается при контакте с клеммами.

    Проверка напряжения в розетке индикаторной отверткой

    После снятия крышки будет не лишним проверить наличие опасного напряжения ещё раз, визуально проконтролировав прикосновения щупа индикатора к контактам. Только после этого можно приступать к дальнейшим действиям.

    Может оказаться, что замена розетки не потребуется, очень часто бывает, что при некачественном монтаже подпружиненный провод со временем вываливается из недожатого зажима.

    Ремонт штепсельного соединения

    Если требуется устранить неисправность в розетке, то после снятия крышки внимательно осматривают контакты и клеммы. Если контакты штепсельного соединения целые, нет подгоревших поверхностей, то возможно плохо зажат провод на клеммах.

    В этом случае следует дотянуть зажимы и включить питание на автомате. Проверка индикатором может не дать результатов из-за повреждения в цепи нулевого провода, поэтому следует осторожно вставить в гнёзда вилку любого электроприбора, таким способом проверяя работоспособность контактов штепсельного соединения.

    Вот что может случиться если плохо зажаты клеммы проводов на розетке

    Если подключение розетки выглядит исправным, а питания нет, то необходимо проверить электропроводку и монтаж в распределительной коробке. Перед тем, как поменять розетку, нужно убедиться в работоспособности питающих проводов при помощи описанного выше способа.

    Если провода целы и обеспечивают питание, то ремонт розетки будет заключаться в аккуратном отключении проводников от клемм, демонтаже старой сердцевины, и установке нового штепсельного соединения, с подключением соответствующих проводов.

    Проверка старого подрозетника

    Ответ на вопрос, как установить розетку скрытой установки подразумевает применение дополнительного вопросительного слова: «где?». Если монтажная коробка (подрозетник) в нормальном состоянии, также как и питающие провода, то установка штепсельного соединения заключает следующие этапы:

    • демонтаж старой сердцевины;
    • разборка нового изделия, с внимательным осмотром сердцевины и проверкой способа крепления. Дело в том, что сердцевина может крепиться к подрозетнику двумя способами – при помощи распорок, упирающихся в стенки стакана, и шурупов крепления металлической пластины сердцевины.
    • Вставка сердцевины в подрозетник и фиксация при помощи шурупов и боковых распорок – применение обоих способов крепления повысит надёжность установки.
    • Подключение проводов;

    Подобным образом, если монтажная коробка и провода исправны, можно подключить двойную розетку, устанавливаемую в один стакан подрозетника.

    Двойная розетка

    Установка нового штепсельного соединения

    Если старая металлическая монтажная коробка полностью проржавела и пришла в негодность, то её следует удалить, и установить новую. То же самое придётся сделать, если речь идёт о том, как подключить розетку там, где её раньше не было, только в этом случае придётся монтировать электропроводку и устанавливать подрозетник в бетонной или кирпичной стене.

    Для установки монтажной коробки в бетонную стену делают штробление канав под электропроводку, в стенном материале вырезают отверстие для подрозетника при помощи специального сверла-коронки.

    высверливания отверстия для подрозетника

    Фиксируют подрозетник в стене при помощи быстро застывающего раствора гипса или алебастра. Таким способом можно установить трехфазную розетку для подключения соответствующего оборудования, или поставить целый блок розеток для множества потребителей.

    штробление канавки с помощью болгарки

    Естественно, что подключить розетку, рассчитанную на три фазы можно только при условии, что существует трехфазная электропроводка. Если используется гипсокартон, то электропроводку прокладывают за листами и конструкциями, а отверстия вырезают при помощи коронки.

    Для гипсокартона используются специальные подрозетники, фиксирующиеся к поверхностям листа при помощи специальных прижимных лапок.

    Как поменять розетку, добавляя заземление?

    По нормативам ПУЭ седьмого издания, все штепсельные соединения должны иметь три контакта для заземления подключаемых электроприборов по системе TN-S, TN-С-S.

    Соответственно в электропроводке должен присутствовать третий провод заземления PE, который подключается к специальному заземляющему контакту, который есть у трехконтактных розеток.

    трехконтактная розетка — основные элементы

    Согласно ПУЭ, требуется, чтобы PE проводник неразрывно следовал от общей шины до заземляющего контакта розетки, то есть, данный провод можно подвести к подрозетнику дополнительно и подсоединить его к PE контакту розетки, без замены проводки.

    Как сделать розетку ванной комнаты безопасной?

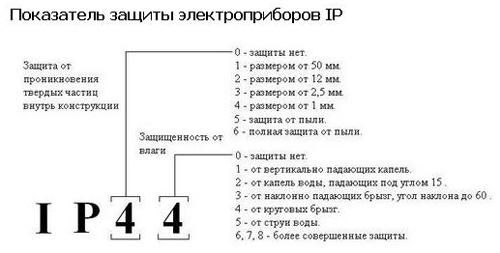

    В помещении ванной необходимо ставить розетки с заземлением, имеющие защитные крышки и степень электротехнической защиты не менее IP 44.

    розетка IP44 с защитными шторками

    При этом электропроводка санузла должна быть защищена с помощью УЗО. Согласно ПУЭ, в ванной комнате существуют зоны электробезопасности, согласно которым, штепсельные соединения могут устанавливаться только в третьей зоне, которая находится не ближе, чем 60 см от источника распространения капель воды.

    установка розетки в ванной комнате

    Источником брызг является сама ванная, душевой поддон или раковина умывальника.

    Итоги

    Таким образом, придерживаясь норм электробезопасности, можно самостоятельно поменять розетку, не прибегая к услугам электромонтёра, соблюдая правила электромонтажа:

    • Снимать изоляцию (1-1,5 см) очень аккуратно, не повредив жилу;
    • При монтаже новой розетки, выступающие из подрозетника проводники должны иметь длину около 10 см – таким образом, они легко уместятся в монтажной коробке, и их легко будет подключать.
    • Концы провода лучше загнуть в петлю, улучшая контакт и надёжность соединения – нужно будет снять больше изоляции и полностью снять болты зажимов;
    • При установке сердцевины в подрозетник следует проявлять особую бдительность, чтобы фиксирующие скобы не прижали провода. Для этого их изгибают зигзагообразно, и они компактно помещаются за сердцевиной в пространстве подрозетника;
    • После установки сердцевины, нужно ещё раз затянуть клеммы. Затяжка клемм должна производиться с усилием, но не чрезмерным, так как можно повредить сами зажимы или диэлектрический материал сердцевины.
    • Есть негласное правило, согласно которому фазу подключают к левой клемме розетки;
    • дополнительной мерой достижения электрической безопасности будет установка розетки, оборудованной защитными шторками.

    Установка розеток и выключателей в ванную комнату

    Вы можете вызвать электрика в Ступино для установки розетки в ванной комнате. Ванная комната по правилам ПУЭ является помещением с повышенной опасностью. Поэтому необходимо определить для каких электроприборов нужна установка розеток.

    Как правило, розетки в ванной комнате нужны чтобы подключить:

    • Водонагреватель
    • Стиральная машина
    • Зеркало с подсветкой
    • Душевая кабина с подсветкой
    • Джакузи
    • Насос
    • Септик
    • Греющий кабель
    • Фен

    Помещения с повышенной влажностью по новым правилам ГОСТ 50571.7.701-2013 делятся на 3 зоны. Этот стандарт распространяется на электроустановки в помещениях, которые содержат ванную или душ и к окружающим их зонам.

    Зоны в ванной комнате Расстояния зон в ванной комнате

    Требования к зоне 0

    Является внутренней частью ванны или поддона с душем. Для душа без поддона высота зоны 0 составляет 10 см, и над её поверхностью присутствует зона 1, как и по горизонтали.

    Требования к зоне 1

    Зона 1 ограничивается:

    • Уровнем пола и горизонтальной плоскостью, соответствующей фиксированному самому высокому положению насадки для душа или вентиля для воды;
    • Уровнем пола и горизонтальной плоскостью лежащей на 225 см выше верхней точки уровня пола;
    • Вертикальной плоскостью
      • ограниченной ванной или душевым поддоном
      • На расстоянии 120см от центральной точки вентиля для воды или потолком для душа без поддона

    Пространство под ванной или душем считается зоной 1

    Требования к зоне 2

    Зона 2 ограничевается:

    • Уровнем пола и горизонтальной плоскостью, соответствующей фиксированному самому высокому положению насадки для душа или вентиля для воды;
    • Уровнем пола и горизонтальной плоскостью лежащей на 225 см выше верхней точки уровня пола;
    • Вертикальной плоскостью на границе зоны 1 и параллельной вертикальной плоскостью на расстоянии 60 см от зоны 1;

    Для душа без поддона нет никакой зоны 2, но увеличенная зона 1 обеспечивается горизонтальным размером 120 см.

    Требования электробезопасности в ванной комнате

    Защита от прямого прикосновения в зонах 0, 1 и 2 должна обеспечиваться для всего электрооборудования.

    Помещения с ванной или душем должны быть защищены устройством дифференциальной защиты. Ток срабатывания защиты должен быть не более 30 мА.

    К системе дополнительного уравнивания потенциала должны быть подсоединены все открытые проводящие части, а также все доступные к прикосновению проводящие части. Дополнительное уравнивание потенциалов может быть выполнено как внутри так и снаружи помещения.

    Степень защиты электрооборудования в ванной и душевой комнате

    Находящееся в эксплуатации электрооборудование должно иметь следующие степени защиты:

    • в зоне 0 : IP Х7;
    • в зоне 1: IP Х4;
    • зона 2: IP Х4;

    Таблица Степень защиты IP

    Защита электропроводки в ванной комнате

    К электропроводке в ванной комнате и душевой применяются следующие требования:

    a) Электропроводка в зонах 0, 1 или 2, проложенная по стенам, должна быть смонтирована или на поверхности стен или заделана в стену на глубину не менее 5 см.

    Электропроводка в зоне 1 может быть подведена:

    • вертикально сверху или горизонтально через стену к задней части устройства, когда электрооборудование устанавливается выше ванны, например, водонагреватель;
    • вертикально снизу или горизонтально через смежную стену, когда оборудование помещается в пространство ниже ванны;

    б) Все другие скрытые электропроводки должны быть заделаны в стену на глубину не менее 5 см от поверхности.

    с) В случае если условия а) или б) не выполняются, электропроводка может монтироваться, если:

    • цепи защищаются одной из защитных мер БСНН, ЗСНН, а также с помощью электрического разделения цепей;
    • цепи защищаются дополнительной защитой с дифференциальным током срабатывания не более 30 мА. Такие цепи должны содержать защитный проводник;
    • используются бронированные кабели или проводники в металлическом заземленном экране;
    • кабели или проводники проложены в заземленной трубе, коробе а также специальном коробе;
    • используется изолированные концентрические конструкции;
    • замоноличенные кабели или проводники, обеспеченные механической защитой. Например, металлической трубой, защищающая кабель от повреждения гвоздями, винтами, сверлами и так далее;
    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
