Динамические блоки автоматических выключателей для автокад

— Коллекция блоков AutoCAD «Болты, гайки, шайбы 2D и 3D » содержит:

  1. Болты в Автокаде с шестигранной головкой (ГОСТ 7805-70, 7798-70)
  2. Болты в Автокаде с шестигранной уменьшенной головкой (ГОСТ 7808-70, 7796-70)
  3. Гайки AutoCAD шестигранные (ГОСТ 5927-70)
  4. Гайки в Автокаде шестигранные низкие (ГОСТ 5929-70)
  5. Гайки AutoCAD шестигранные с уменьшенным размером под ключ (ГОСТ 2524-70)
  6. Гайки AutoCAD шестигранные низкие с уменьшенным размером (ГОСТ 2526-70)
  7. Шайбы Автокад (ГОСТ 11371-78)
  8. Увеличенные шайбы Автокад (ГОСТ 6958-78)
  9. Уменьшенные шайбы AutoCAD (ГОСТ 10450-78)

Добавление зависимостей (недоступно в AutoCAD LT)

В определении блока зависимости выполняют следующие функции:

  • связь объектов друг с другом;
  • ограничение геометрических взаимосвязей или размеров;
  • могут содержать выражения, представляющие собой формулы и уравнения.

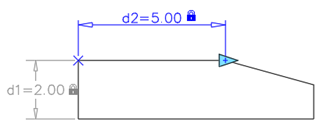

На следующем рисунке показано вхождение блока с двумя типами размерных зависимостей, используемых в динамическом блоке.

  • Серая размерная зависимость d1 задана с помощью вкладки «Параметризация» на ленте. Она применяется к геометрии блока, но ее нельзя открыть или изменить после вставки динамического блока в чертеж.
  • С синей размерной зависимостью d2 связана одна ручка. Эта зависимость задана на вкладке «Зависимости» палитры вариации блоков как параметр зависимости горизонтальности. Параметры зависимостей объединяют размерную зависимость с параметром. Таким образом можно отобразить настраиваемую ручку, связанную с размерной зависимостью.

Количество доступных ручек для параметра зависимости определяется на палитре свойств в редакторе блоков.

После вставки блока в чертеж зависимости сохраняются, но значение, связанное с d1, можно изменить с помощью палитры свойств аналогично тому, как изменяются свойства объекта.
