Безопасность испытание автоматических выключателей

Сертификат на автоматические выключатели

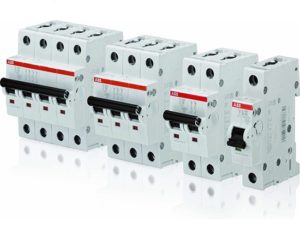

Сертификат соответствия на автоматические выключатели – разрешительный документ, который оформляется на устройство с целью подтверждения его соответствия нормам и требованиям технических регламентов Евразийского экономического союза. Такие устройства, как автоматический выключатель, устанавливаются в распределительных щитах или других местах электрической цепи. Благодаря их применению компенсируются перепады напряжения и предотвращается возгорание, выход из строя электроприборов.

Центр «СПБ ЦСМ» поможет оформить обязательные и добровольные разрешительные документы на устройства для организации их законного производства и реализации.

Безопасность

Электроизмерения и испытания элементов цепи, которые обеспечивают противопожарную безопасность, должны проводиться периодически. Конкретные сроки определяются требованиями и рекомендациями пожарной инспекции, СЭС и других контролирующих органов. Кроме того, на них влияют свойства и условия использования конкретной установки.

При каждом плановом испытании электрооборудования рекомендуется:

  • измерять сопротивление кабельной изоляции;
  • тестировать цепь «фаза-ноль»;
  • проверять работу автоматических выключателей.

Измерение изоляции необходимо для установления состояние кабеля, выявления дефектов и определения безопасности последующей эксплуатации. Испытания цепи «фаза-ноль» показывают, соответствует ли сечение провода установкам номинального тока защитного оборудования. Проверка УЗО определяет, как работает защита тока от утечки и в случае прямого прикосновения.

Периодичность проведения измерений в школах, детсадах и колледжах — не реже раза в 12 месяцев. СУП допускается проверять раз в 3 года. По усмотрению контролирующих органов сроки могут быть изменены в большую или меньшую сторону.

Предприятию, которое не соблюдает периодичность проведения электроиспытаний, грозят штрафные взыскания. А если вдруг обнаружатся серьезные нарушения, его могут временно отключить от электросети.

Виды испытаний

Основные проверки, выполняемые на высоковольтных выключателях 10 кВ:

  • повышение напряжения до частоты 50 Гц, таким способом проверяется опорная изоляция и обмотки вторичных цепей;
  • определение времени срабатывания подвижных частей выключателей;
  • испытание сопротивления изоляции на обмотках, подвижных составляющих и цепей электромагнитов;
  • контроль рабочего хода подвижных контактов, имеющихся в выключателе;
  • замеры сопротивления контактов, обмоток и шунтирующих резистивных элементов постоянному току;
  • установление самого минимального значения напряжения срабатывания;
  • проведение тестирования регулировочных и установочных показателей приводных механизмов;
  • тепловизионная проверка проверяет накал рабочих токоведущих частей и дугогасительных контактов;
  • проверка многочисленными опробованиями происходит, когда на полюсах наблюдается номинальное напряжение.
Читать еще:  Разобрать выключатель фар ланос

Оформление протокола проверки автоматических выключателей

Техническое заключение, составляемое нашими специалистами после завершения диагностики коммутационной аппаратуры, имеет официальный юридический статус. Документ может предъявляться представителям государственных контролирующих структур как подтверждающий функциональную надёжность автоматов. Это означает, что при возникновении аварийных токовых перегрузок электроустановка будет обесточена в расчётные сроки.

Оформление техотчёта осуществляется по установленному образцу, который носит название «Протокол проверки автоматических выключателей напряжением до 1000 В». Экземпляр документа, передаваемый заказчику, должен храниться у него совместно с паспортной и проектной документацией на электрооборудование.

Электроизмерительная лаборатория проводит

Испытания электроустановки зданий подразумевает составление протоколов по результатам проведения:

  1. визуального обследования на соответствие электрооборудования правилам ПУЭ и СНиП с оценкой качества монтажных работ;
  2. анализа металлосвязи с измерениями в объемах, установленных ПУЭ 1.8.36 в целях выявления заземляющей магистрали «РЕ», обеспечивающей безопасность людей при повреждениях изоляции;
  3. исследования заземляющих устройств на соответствие требованиям положениям ПУЭ 1.7.62, ПТЭЭП с измерениями в объемах, установленных данными документами;
  4. замеров силовых кабелей, произведенных мегаомметром на напряжении 1000 В между фазами, петлей «фаза-ноль» и заземляющей магистралью «РЕ» в соответствии с пунктом 1 ПУЭ 1.8.34;
  5. измерения силы токов короткого замыкания и сопротивления петли «фаза-ноль» в объемах предусмотренных ПУЭ и МЭК, позволяющих проверить обеспечение селективной защиты электросети;
  6. проверки соответствия срабатывания параметров УЗО требованиям определенных ГОСТов;
  7. проверочных замеров автовыключателей напряжением до 1000 В в объемах предусмотренных ПУЭ и МЭК для выявления возможных дефектов и определения их соответствия требованиям ПУЭ и ПТЭЭП.
  • Тепловизионное обследование позволяет бесконтактным путем регистрировать температурное поле на поверхности электроустановки зданий для выявления и классификации дефектов посредством построения и анализа термограмм.
  • Проверка молниезащитных устройств, помимо визуального обследования, включает в себя тестирование контура заземления и замеры переходного сопротивления молниеотводов.
  • Контроль качества электроэнергии в распределительных системах производится путем измерения и фиксации в сети таких ее показателей, как все значения напряжения, тока, частоты, мощности (включая коэффициент).
  • Читать еще:  Устройство двухклавишного выключателя схема

    Предлагаем ознакомиться подробнее с полным списком испытаний электролаборатории.

    В качестве основной методики, используемой для проверки штатных параметров защитных средств, используются нормативы государственного стандарта 1994 года Р50571.3. Соблюдение правил поверки обеспечивает безопасность работы с оборудованием, имеющим металлические нетоковедущие части.

    Основным прибором, который применяется в метрологии, является устройство «Сатурн-М». При помощи специализированного оборудования создается имитация замыкания с возможностью плавного регулирования подачи тока.

    В процессе исследования осуществляются замеры параметров эффективного значения и времени срабатывания автоматических выключателей напряжением до 1000 В.

    Порядок работы

    Перед началом работы корпус устройства «Сатурн-М» следует заземлить. Для этого на приборе предусмотрена специальная клемма. Заземление производить проводом медным сечением не менее 4 мм2. В случае, если планируется задействовать силовой блок, его необходимо запитать на базовый блок. Если последний используется в автономном режиме, в розетку вставляется заглушка.

    Приведение прибора в режим готовности осуществляется в соответствии с принципиальной схемой, приведенной в инструкции. При подаче напряжения на устройство загорается лампочка U.

    Выбор нужного режима

    Прибор работает по одному из 4 алгоритмов:

    • Поверка тепловых расцепителей в режиме выдержки времени;
    • Проведение исследований в отношении электромагнитных расцепителей без выдержки;
    • Работа в ручном режиме;
    • Выбор алгоритма, при котором прибор используется как регулятор мощности тиристорного типа.

    Устройство «Сатурн-М» рассчитан на работу в 4 предельных значениях тока. Это соответственно, 25, 250 и 2500 Ампер. Четвертый режим предусмотрен для проведения совместных испытаний с внешним измерительным трансформатором. Установка предела осуществляется соответствующей клавишей. Активация режима начинается с нажатия кнопки «Ввод», после чего следует выбрать числовое значение лимитированного тока.

    Программирование

    Одной из ключевых особенностей работы прибора «Сатурн-М» является установка диапазона измерений посредством программирования. Значения вводятся клавишами приборной панели. метрологами кроме предельных значений тока задаются такие величины как длительность вьючения, значение первичного тока внешнего трансформатора и угол, при котором должны открываться тиристоры. Вместе с ручным вводом режимов предусматривается и автоматическая установка параметров. Выход за пределы программирования должен происходить при полной уверенности оператора в поверке самого прибора.

    Читать еще:  Температура контактов автоматического выключателя

    Как проверить тепловой расцепитель

    Стандартный порядок работы с прибором заключается в выборе предела измерений, установки длительности протекания тока и ввода шага открытия полупроводника. После перевода прибора для проверки автоматических выключателей в рабочий режим (клавиша «Пуск») метролог регистрирует последнее значение тока на заданном интервале. Параметр отключения защитного автомата сравнивается с характеристикой производителя.

    Наши преимущества – что получает клиент, обратившись в ЦС «Рос-Тест»

    Сотрудничество с органом сертификации «Рос-Тест» — это:

    • получение помощи при составлении заявления и сбора необходимых документов;
    • бесплатные консультации любым удобным способом;
    • высокая квалификация специалистов, которые занимаются решением поставленных экспертами задач.

    Обращение в ЦС «Рос-Тест» позволит вам получить полный пакет документов, с которым можно наладить законное ведение прибыльного бизнеса!
