Сегодня в нашей лаборатории продукция Российской компании ООО «СЗП ЭНЕРГИЯ». Компания основана в 1999 году, основное направление деятельности — производство устройств защиты электронной техники по электропитанию.

На сайте компании Энергия доступна информация по всем четырем сериям сетевых фильтров. Серия TANDEM имеет в своем составе две модели — TRG и THV.

Производитель заявляет следующие характеристики изделий серии TANDEM:

Изделие MOST TANDEM	TRG	THV
Максимальная мощность	2200 Вт	2200 Вт
Поглощаемая энергия	300 Дж	440 Дж
Максимальный ток в цепи защиты	6500 А	9000 А
Защита телефонной линии	нет	есть
Фильтр ВЧ помех	20 Дб	60 Дб
Размеры Ш×Д×В	92×388×54 мм	92×388×54 мм
Длина сетевого шнура	2, 5 и 10 метров
Цвет корпуса	Черный, Белый, Металлик	Черный, Белый, Металлик
Условия работы	от -5 до +50 °C	от -5 до +50 °C

Оба сетевых фильтра упакованы в красивые картонные коробочки.

Комплект поставки включает в себя инструкцию по эксплуатации на русском языке, являющуюся также гарантийным талоном. Гарантийный срок, установленный производителем, — 2 года. Сетевой шнур несъёмный.

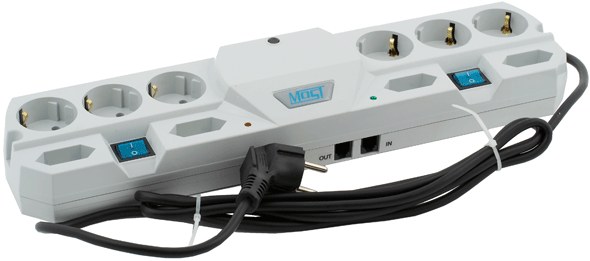

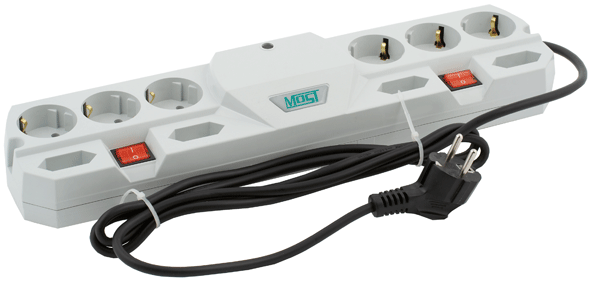

Дизайн обеих моделей одинаков, различие только в наличии у модели THV индикаторов срабатывания защиты и разъёмов RJ-11 для защиты телефонной линии.

Сетевые фильтры имеют возможность крепления на стену в любом положении, вывод шнура возможен справа, слева или по центру. Для установки на пол имеются небольшие ножки.

Корпуса сетевых фильтров традиционно выполнены из пластика и состоят из двух частей верхней и нижней. Части соединены посредством пазов и десяти саморезов. Внутреннее устройство

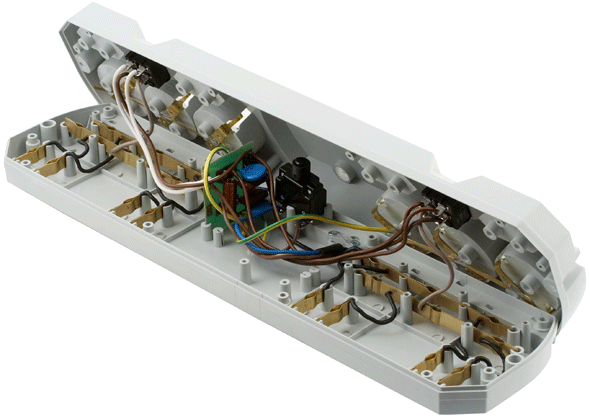

MOST TANDEM TRG содержит по 5 розеток по двум линиям питания. Конструкция контактов традиционна для недорогих удлинителей: две металлические полосы, между которыми вставляется вилка.

Читать еще: Как завести автомобиль от розетки

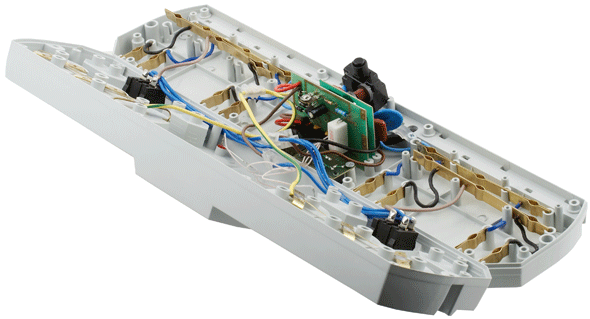

Устройство модели THV аналогично, добавлена плата отключения нагрузки при превышении 250 В и платка защиты телефонной линии.

Оба «плеча» устройства соединены через фильтр подавления высокочастотных помех. У модели TRG фильтр выполнен по упрощенной схеме, дроссель и два конденсатора. Фильтр модели THV более совершенен, два дросселя и четыре конденсатора. Кроме того, в THV установлены более мощные варисторы.


фильтр модели TRG	фильтр модели THV	защита RJ-11

Модель THV имеет блок защиты телефонной линии. Защита осуществляется только для центральной пары.

Выключатели снабжены подсветкой и полностью отключают нагрузку (фазу и 0). Обе модели снабжены автоматом токовой защиты от перегрузки. Тестирование

Для тестирования сетевых фильтров, мы подключили нагрузку 2,5 кВт с евровилкой (чайник Moulinex Lyris Fastboil, номинальной мощностью 2500 Вт). Оба фильтра проработали 30 минут с полной нагрузкой. Температура корпуса фильтра в центральной части составила 46°C, температура сетевого шнура составила весьма опасные 58°C, ощущался запах перегретой изоляции. Срабатывание автомата защиты произошло при нагрузке в 3200 Вт. Контакты вилки были теплыми, но не такими горячими как сетевой шнур. После срабатывания защиты потребовалось две минуты на остывание автомата защиты для повторного включения фильтра.

В евророзетку был вставлен трансформаторный блок питания весом в 350 грамм, при переворачивании фильтра, БП из него легко выпадал, а из розетки, в которую была ранее подключена нагрузка, он выпадал сразу. Качество и пружинящие свойства контактов невысокие. В розетках без заземления БП держался уверенно, в основном благодаря форме этой розетки.

Для проверки качества фильтрации высокочастотных помех, на вход фильтров был подан синусоидальный сигнал частотой 2 кГц. Ослабление сигнала не было зафиксировано.

Для проверки защиты от перенапряжения у модели THV мы повысили входное напряжение с 220 В до 260 В. Срабатывание защиты произошло при напряжении 252 В, время срабатывания составило менее 1 мс. После возврата напряжения к норме, потребовалось выключить и снова включить фильтр. Вывод

Читать еще: Как подключить розетку с двумя входами

Предложенные на тестирование устройства являются неплохими сетевыми фильтрами. Применение устройств оправданно как дома, так и в офисе.

Достоинства TANDEM TRG:
