Розетка 220 вольт какой ток

Как узнать, есть ли напряжение в розетке?

Если вы желаете узнать протекает ли электрический ток в розетке и какое у него напряжение, тогда в этой статье вы сможете изучить эту информацию. Обычно для того, чтобы знать если ли напряжение в розетке может потребоваться использование тестера – мультиметра или использование индикаторной отвертки.

Чтобы получить данные о напряжении, конечно, лучше всего использовать мультиметр. В этой статье вы также найдете информацию о том, как проверить напряжение в розетке мультиметром и индикаторной отверткой.

Как появились 220, 380 и 50

В нашей стране бытовое напряжение 127 вольт существовало до середины 60-х годов прошлого века. Из-за увеличения числа потребителей перед инженерами встала проблема: как увеличить подаваемую мощность без переделки линий электропередач. Чтобы не увеличивать сечение проводов, питающее напряжение подняли до 220 вольт. В результате этого межфазное стало 220∙√3=380 вольт.

Частота переменного тока в розетке так же выбиралась опытным путем. Один из отцов-основателей теории трехфазного переменного тока, русский инженер Доливо-Добровольский предложил номинал в 30-40 Гц. Оказалось, что для двигателей внутреннего сгорания (они приводили в действие генераторы) оптимальной является частота вращения коленвала, равная около 3 тыс. оборотов в минуту.

Делим это значение на 60 и получаем 50 Гц – 50 колебаний в одну секунду. Это и есть номинал промышленной частоты переменного тока в России. В других странах, например, в США, она равна 60 Гц. На меньших значениях становится заметной пульсация ламп накаливания, а при больших возрастают потери на передачу электричества.

Вместе с номиналом электрического напряжения изменилась и силовая нагрузка в цепи. До 70-х годов XX века бытовая электротехническая арматура – розетки, выключатели – была рассчитана на 5 ампер. Сейчас фаза в розетке имеет силу тока, равную 16 ампер. И минимальный номинал тока для приборов защиты – пробок, автоматических выключателей равен тому же значению.

Подробно о параметрах напряжения и частоты переменного напряжения домашней сети читайте тут.

Розетки

Итак, движемся дальше по теме, какой ток в розетке используется: постоянный или переменный. Переходим к розеткам, потому что в вопросе они встречаются. Так вот, есть ли розетки на напряжение постоянное, и на переменное? Сразу скажем, есть. Чем же они отличаются друг от друга?

Начнем с того, что розетки, в которых присутствует переменное напряжение, обозначаются символом (

) или буквами латинского алфавита (AC), то есть Alternating Current, что с английского языка так и переводится – переменный ток.

Розетки для постоянного напряжения обозначаются символом (–) или буквами DC (Direct Current – постоянный ток). На схемах такие розетки обозначаются плюсом и минусом со стрелкой. Сразу же оговоримся, что в розетку, где есть постоянное напряжение включать обычные бытовые приборы бесполезно. Работать все равно не будут. Обратите внимание на рисунок ниже, где указаны пиктограммы.

Так вот, многие производители их наносят на розетки для удобства распознания, то есть, для какого напряжения они предназначены. Как видите, даже чисто визуально можно определить, какое напряжение находится в розетке: постоянное или переменное. Конечно, все это нюансы, ведь отечественные сети поставляют только переменный ток, так что нет необходимости даже смотреть, какая маркировка у розетки, есть ли специальные символы или нет.

СССР переходит на новый стандарт – 220/380 В

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Читать еще:  Распиновка розетки абс полуприцепа грузовиков

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.

Армия и оружие

Как правило, производители устанавливают в автомобили штатные розетки на 220 В, рассчитанные на мощность в 150 Вт. Так что к ним нельзя подключать ни электрический чайник, ни утюг, ни фен. А, согласитесь, в путешествии на авто «дикарем» все это может понадобиться. Выход один: приобрести инвертор (преобразователь) — компактное электронное устройство, которое преобразует низкое напряжение в более высокое.

Прибор подключается к автомобильной аккумуляторной батарее. На него подается постоянное напряжение стандартного значения (12 или 24 Вольт, в зависимости от модификации), а с выхода снимаются привычные 220 В переменного тока. Подключается автомобильный инвертор к аккумулятору с помощью клемм, чтобы не повредить бортовую электропроводку.

Через гнездо прикуривателя можно подсоединять только маломощное устройство до 300 Вт. Большинство из преобразователей рассчитаны на 100—150 Вт для использования малоточной техники, в основном ноутбуков, фотоаппаратов и других легких электронных гаджетов.

Качественный инвертор оборудован специальными встроенными системами, которые защищают приборы от перегрева и перегрузок. Некоторые модели оснащаются специальным звуковым сигналом, который включается при снижении напряжения аккумулятора.

В любом случае преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, при этом во избежание перегрузок необходимо приплюсовать еще 20—30% про запас. Например, для одновременного подключения фотоаппарата (30 Вт), ноутбука (65 Вт) и принтера (100 Вт), к суммарной мощности 195 Вт следует прибавить 30%, то есть 60 Вт. Следовательно, мощность инвертора должна быть не менее 255 Вт, иначе он сгорит. Модели таких устройств подразделяются на группы — до 100 Вт; от 100 до 1500 Вт; от 1500 Вт и выше. Разброс цен — от 500 до 55 000 рублей.

Самые мощные подходят для работы микроволновок, мультиварок, электрических чайников, инструментов и т. д. В то же время следует учитывать, что инверторы до 2 кВт сокращают срок службы аккумулятора и генератора, и злоупотреблять ими не стоит.

Оптимальный режим работы мощного преобразователя обеспечивается при запущенном двигателе, когда его обороты не ниже отметки в 2000 об/мин, то есть в движении. На холостом ходу при 700 об/мин генератор может не справиться с поддержанием необходимого заряда, и это тоже нужно учитывать.

Добрый день. В сегодняшней записи я расскажу, как в автомобиле сделать 220 вольт. В статье приведены 4 варианта с разной максимальной мощностью и с разным качеством выходного напряжения.

Немного про электрический ток.

В автомобиле применяется постоянный электрический ток с напряжением 12 вольт.

Постоянным называется электрический ток неизменный во времени.

В бытовых электрических розетках применяют переменный электрический ток с напряжением 220 вольт. Переменным называют ток, изменяющийся во времени. В России в быту принята частота тока 50 Герц, а форма напряжения синусоидальная.

Вот небольшое видео для понимания, что такое ‘электрический ток и какой он бывает:

Если из переменного тока легко сделать постоянный нужного напряжения при помощи трансформаторов и выпрямителей, с переменным все сложнее. В розетках синусоида, как правило, близка к идеальной:

После некачественных, дешёвых, преобразователей бывает, что-то такое:

Как видите, графики сильно отличаются. И если ноутбуку, не так принципиально какой формы напряжение подаётся на его блок питания, то электроинструмент типа дрели или вентилятора будет работать с затруднениями.

Читать еще:  Как заблокировать розетку от детей

Договорились, чем дороже преобразователь, чем у него больше и тяжелее трансформатор тем более близкое к синусоиде напряжение он выдает.

При использовании любых преобразователей напряжения не забывайте, что они используют электроэнергию из аккумулятора. При нагрузке всего в 100Вт. Ваш аккумулятор сядет за 6 часов! Не забывайте это. Периодически запускайте двигатель и подзаряжайте батарею, а лучше использовать преобразователи только при работающем двигателе.

Самый дешёвый и простой способ сделать 220 вольт в машине.

Если вы часто путешествуете, или ваша работа связана с оформлением документов в машине, с большой долей вероятности вы сталкивались с необходимостью подключить ноутбук, а возможно и небольшой принтер в машине.

Естественно оба эти устройства требуют 220 вольт переменного тока. В автомобиле, в лучшем случае, есть 12 вольт постоянного.

Хвала китайским производителям, они продают множество автомобильных преобразователей 12v dc — 220v ac.

Все они включаются в прикуриватель, и ограничены по мощности 150 Вт, в лучшем случае! Дело в том, что прикуриватель, как правило, запитан через предохранитель 15-20 ампер и он просто перегорит при подключении мощной нагрузки.

Примеры таких преобразователей:

Это самое дешёвое устройство, заказать его можно тут . В лучшем случае его можно использовать для зарядки нетбука или телефона, его выходная мощность не позволит вам подключить большой ноутбук или электроинструмент.

Если вам необходимо заряжать хороший игровой ноутбук и печатать на струйном принтере имеет смысл приобрести устройство немного дороже:

Как видите, максимальная мощность нагрузки составляет 200-250 Вт (хотя китайцы пишут про 1000). Заказать можно здесь. Этого достаточно для любого ноутбука и струйного принтера. При желании, к такому преобразователю можно подключить ЖК телевизор средней диагонали или музыкальный центр.

Если у вас есть гараж, не подключенный к электрической сети, использование этого преобразователя позволит обеспечить автономное освещение 6тью светодиодными лампами по 20 Вт.

Более мощных преобразователей в прикуриватель не бывает. Все преобразователи, подключаемые в прикуриватель не пригодны для электроинструмента т.к. у них плохая форма синусоиды и недостаточная мощность.

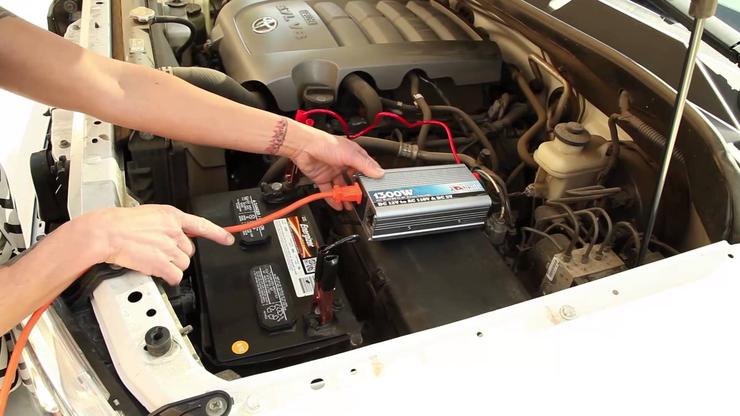

Второй вариант – преобразователи, подключаемые к аккумулятору отдельным проводом.

Мощность этих преобразователей примерно в 3-4 раза выше, чем у устройств для прикуривателя, а качество синусоиды прямо пропорционально цене. Чем дороже устройство, тем качественнее синусоида у него на выходе.

Вот пример дешёвого устройства:

Купить можно здесь.

Вот пример более дорогого устройства:

Купить можно тут.

Производитель утверждает, что синусоида без искажения. Это конечно грубая ложь, но форма синусоиды у этого преобразователя позволит вам подключить к нему маломощный электроинструмент типа дрели или лобзика. Хоть производитель и указывает пиковую мощность в 4 кВт, чайник или перфоратор я бы не рискнул подключать к автомобильному аккумулятору. И дело тут не в качестве преобразователя, а в ёмкости автомобильного аккумулятора.

Как сделать максимально качественную синусоиду?

Вариант третий — переделка источника бесперебойного питания. Если поискать по Авито, в продаже есть множество источников бесперебойного питания для компьютеров. Продаются они, как правило, с дохлыми аккумуляторами и стоят недорого. 500-1000 рублей.

Переделать такой бесперебойник для использования в автомобиле очень просто.

Удлинняем клеммы от аккумулятора медным проводом сечением не меньше 4мм, на концы устанавливаем крокодилы. Красная подключается к +, синяя/черная к минусу.

А на корпус, в районе где у ИБП был расположен аккумулятор устанавливаем обычные электрические розетки.

За место старого аккумулятора желательно установить кулеры для охлаждения силовых транзисторов. если радиатор у них хлипкий, можно его увеличить.

Вот видео с доработкой бесперебойника:

Вот так у нас получилось переделать компьютерный бесперебойник для использования в автомобиле. К бесперебойнику можно долговременно подключать от 300 до 700 Вт нагрузки в зависимости от его мощности.

Это, на наш взгляд, самый оптимальный вариант сделать 220 вольт в автомобиле. Общие затраты не превышают 2000 рублей, а качество синусоиды на высоте.

Читать еще:  Длинный провод с розеткой

Самый мощный вариант.

Если вы используете автомобиль как передвижную мастерскую, например как мобильный шиномонтаж, у вас есть потребность в мощном источнике напряжения и никакие преобразователи вам не помогут…..

В таком случае единственный вариант — установка в автомобиль бензинового или дизельного генератора требуемой мощности.

Дизельные генераторы хоть и дороже при покупке, окупаются при эксплуатации за счёт меньшего расхода топлива, а вообще целесообразно ставить бензиновый генератор, если ваша машина работает на бензине, а дизельный, если на дизеле. Т.к. в случае чего у вас будет запас топлива и возможность перелить топливо из бака.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья была вам полезна и полностью ответила на вопрос как сделать 220 вольт в автомобиле.

Если у вас остались вопросы, или если вы хотите дополнить, статью пишите комментарии.

Добрый день друзья)))

Давно я планировал сделать себе 220 вольт в машину. но некогда было…
Хотел из ИБП от компьютера переделать — там все просто. но вид слишком ужасный получается и громоздкий…

Знаю что Китайское автомобильное — одноразовое всё. но пока будет так)))

Вообщем не стал я гнаться за китайскими «Ваттами», и купил за 1200 р. компактный, красивый автомобильный инвертор «QUMO на 300 ВТ» с выходом для USB, и двумя универсальными розетками, т.е. для американской вилки и для нашей обычной))) я считаю такой разъем лучше — так как он не имеет контура — и подойдут любые розетки без всяких переходников)

мне впринципе нужно было, чтобы подходила американская розетка — для кое какого УЖЕ ПРИОБРЕТЕННОГО прибора, ДЛЯ КАКОГО ИМЕННО УЗНАЕТЕ ЧУТОЧКУ ПОЗЖЕ — ДУМАЮ ПОНРАВИТСЯ))

Быстрая зарядка = умная зарядка


Не нужно бояться прогресса.

Без разницы, какой стандарт быстрой зарядки используется в вашем устройстве, в любом случае этот процесс осуществляется в несколько этапов. Когда вы подключаете свой телефон к совместимому блоку питания, контроллер в телефон и в зарядке начинают обмениваться данными. Конкретно — текущей ёмкостью заряда аккумулятора.

Мощность подачи тока будет зависеть от того, насколько сильно разряжен ваш смартфон. Например, если заряд аккумулятора не перешёл предел 30-50% (у разных производителей он варьируется), то блок питания будет работать на всю катушку. Именно поэтому сначала ваш девайс заряжается очень быстро.

Потом мощность начинает постепенно снижаться. Когда заряд доходит до 70%, хвалёные 18 Вт превращаются в 5 Вт, чтобы не перегружать аккумулятор. Если такую защиту отключить, то смартфон может взорваться. Да-да, именно поэтому зарядка идёт так долго.

Замена электропроводки

Проводником бегущих электронов является проводка, расположенная в стенах и соединяющая базовые единицы сети. Часто именно с утратой свойств проводника или его изоляции в домашней сети возникают перебои с подачей электричества. Такие неполадки могут быть безопасны, но способны и вызвать серьёзные последствия, например, короткое замыкание или возгорание вследствие пересыхания и повреждения изоляции, которая находилась в стенах не один десяток лет.

При осуществлении ремонта в старом доме не лишним будет проверка проводки и её замена в случае плохих показателей. Вот косвенные признаки, на которые стоит обратить внимание:

  • Наличие самодельных врезок в сеть.
  • Нагрев отдельных участков, видимый на тепловизоре.
  • Почернение или потрескивание изоляции.
  • Выбиваются электрощитовые пробки после подключения нескольких приборов (холодильник и микроволновая печь).

Процесс замены состоит из следующих операций:

  1. Замена и установка нового щитового оборудования и автомата.
  2. Монтаж распределительной коробки.
  3. Замена всех розеток и выключателей вместе с фурнитурой на современные, укрепление новых стаканов.
  4. Штробление или укрепление каналов для последующей прокладки проводов в стенах.
