В настоящее время купить контактную розетку для фаркопа можно в двух вариантах:

  • С тринадцатью контактами;
  • С семью контактами.

Выполнить подключение просто: штыри – к разъемам. Подробная схема дана в инструкции к автоприцепу. Если она потеряна – не беда: в виртуальном пространстве найти ее не составит труда. Главное условие: число разъемов должно совпадать с количеством штекеров. Если совпадения нет, не беда: специальный адаптер – переходник снимет данную проблему.

Колпачки розетки фаркопов

  • оснащены пружиной для крепкого, надежного прижатия крышки;
  • снабжаются клапаном, предохраняющим от попадания внутрь влаги, частиц пыли, грязи.

Современные производители выпускают вилки и розетки в различных ценовых категориях. На формирование цены розетки фаркопа влияет бренд компании – изготовителя, комплектация, условия фирм-посредников. Материалы и технические особенности розеток практически одинаковы.

Требуется защитить электрические системы авто? Приобретите специальный блок согласования .

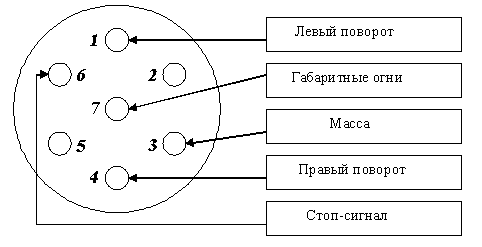

Обозначение выводов на вилке — розетке фаркопа для подключения прицепа

Далее приведены схемы для выводов — контактов. Рассмотрены как раз два выше оговоренных случая, для 7 и 13 контактной розетки. С указанием функции каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты соответственно должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветки номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветки номера (Черный)
8 Задний ход (Розовый)
9 +12В с аккумулятора (Оранжевый)
10 +12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело-синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, а прицеп оборудован штекером не совпадающей по количеству контактов, то здесь можно применить адаптер — переходник, а не переделывать подключение штекера или розетки. Часть контактов для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Фирменная проводка фаркопа и её монтаж

Компания Рено выпускает два варианта проводки: 241577864R и 8201443155. Второй вариант более сложен в подключении – приходится тянуть шнур от АКБ. А комплект 241577864R рассчитан на простое подключение – используются только разъёмы фонарей.

Читать еще:  Длинный провод с розеткой

Комплекты Рено и Thule

Так же просто всё выглядит, если купить проводку, подходящую для Дастера и выпускаемую любой из известных фирм (фото справа). Здесь показан один из вариантов.

Ни один авторизованный дилер не обязан работать с комплектами, отличающимися от набора 241577864R или 8201443155.

Подключение проводки на Рено Дастер, если говорить о фирменном варианте, не представляет из себя ничего сложного: жгут пропускают в муфту и подключаются к клеммам. Но муфта здесь используется одна – та, которая установлена в правый угол. Лепесток «массы» накидывается на шпильку, и в комплекте этот лепесток есть. Значит, придётся снимать правый фонарь. Делайте выводы.

Почему на контактах запасных разьемов для прицепа, что под капотом и сзади на раме, нет никаких сигналов? Поворотники, стоп, габарит и т.д. Кто сталкивался? Что-то еще нужно подключить, вставить куда-нибудь отсутствующие предохранители.

Интересный вопрос, сам ещё до этого не добрался. Мне кажется доп.предохранитель. В ближайший четверг в Крыле посмотрю и сравню /сфотографирую/ блоки на Эльках с фаркопом и без. Мне кажется, что Пумаксим об этом знает, но молчит, как партизан на допросе.

в четверг заехал к автоэлектрику. за 30 минут мне подключил фишку фаркопа. 300 рублей. врезались в кабель..зашили в бронь. получилась как родная. в той заглушке про которую ты вел речь-всего три конца . маловато будет

2nasa:
не поможет, изучил, полезного в этой ветке мало, последний пост в ней я писал.

2Виктоша:
О чем речь? Если можешь поподробнее.
Если проблема решается предохранителями, то их должно быть несколько, по крайней мере около 5, шестой я нашел — это зажигание.

2vlad66:
Считаю что такие вмешательства в проводку допустимы в самых крайних случаях, тем более что там уже все предусмотрено.
«Разьемов для фаркопа (прицепа) на самом деле три, а не 2, как на схеме указано, находятся они: первый, четырех-контактный, но задействовано три-контакта, в нем просто отсутствует одна «мама» и соответственно одного провода нет. Размещен он под капотом, рядом с «передним» аккумулятором, белый такой, в сечении квадрат с закругленными углами. И что очевидно, этот отсутствующий контакт вынесен на отдельный, одноконтактный разьем, назовем его вторым. Находится он на общем жгуте тянущемся на задние фонари, торчит из него, закреплен на раме с внутренней стороны, примерно за задним левым колесом. Третий — на общем жгуте, с внутренней, левой стороны рамы, рядом с запаской. Он — трех-контактный, черный, треугольной формы. Все разьемы заглушены соответствующим «папой», т.е. для соединения покупать ничего не надо. Вытаскиваете из разьема ответную часть, отверстия под провода и контакты заткнуты резиночками для герметизации, и сажаете его на проводку, снабдив вытащенный разьем 2.8-мм контактами типа «папа». Собрав всю схемы, я не обнаружил ни одного сигнала, стоп, габариты. кроме сигнала: + зажигания, как раз, на одиноком, втором разьеме.» Странно что эти разьемы разбросаны по всей машине, а не сконцентрированы сзади. Похоже, сэкономили на проводке.

Задачка на самом деле простая, выберу время сам докопаюсь до истины, а она где-то рядом. Пишите кто знает.

в том то и дело. что разъем должен быть минимум четырехконтактный а лучше пяти. а такого нет. у дилера за постановку фаркопа берут 16000(блок). из них 6000 стоит фаркоп(неоригинал)..вот такая арифме получается

Купил в Екзисте установочный комплкт подключения розетки фаркопа. Был крайне удивлен обилием разьемов и проводов. Изучив мануал, понял что работы , действительно на полчаса и ничего сложного. Ниже постараюсь выложить отсканированный мануал, там есть все ответы на ваши вопросы.

Последний раз редактировалось flexa; 02.11.2009 в 15:02 .

Сам через неделю буду ставить фаркоп, а не легче просто прицепится к задним фонарям, как делали всю жизнь! Тем более что к любому фаркопу в комплекте идет розетка и кусок провода бесплатно или для л 200 это смертельно?

+1!
Чесно говоря, тоже не понимаю, зачем все эти приблуды (блоки, реле и т.д.), кроме как для фин. поддержки производителей и дилеров. Для прицепа главное — хорошая, надежная «масса», штатная проводка машины доп. лампочки должна спокойно тянуть.
Я когда узнал, что на ФФокус комплект электрики для фаркопа стоит ок. $500 (примерно 2003 год) — подключил все как на жгигулях, параллельно задним фонарям. Та машина и сейчас спокойно бегает, никаких неисправностей не замечено..

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

Читать еще:  Сколько розеток нужно возле телевизора

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробовать присоединить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Спасибо за ответ.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.


Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.
ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Розетка фаркопа

Подключение фаркопа, а, точнее, его электрической части, производится с помощью специальной розетки. Через неё подводится напряжение на габариты, поворотники и стопы на прицепе. На ВАЗ 2107 электрический разъём подсоединяют к штатной проводке, которая соединяется с задними фонарями. Розетка может иметь 7 или 13 контактов.

Где и как установить розетку

Розетка, как правило, устанавливается на специальный кронштейн, предусмотренный на фаркопе с завода. Остаётся только закрепить круглый разъем и выполнить подключение.

Как подключить провода к розетке

Разъем фаркопа на «Жигулях» седьмой модели подключается в следующем порядке:

  1. Проводку, идущую в комплекте с прицепным устройством, помещают в гофрированную трубку.
  2. Демонтируют отделку багажного отделения.

Видео: подключение розетки

Электрическое соединение розетки фаркопа выполняется по схеме, прилагаемой к изделию. Провода от розетки подключаются на стандартный разъем задних фонарей в соответствии с цветом проводников. Для этого со штатной проводки снимают изоляцию, делают скрутку с проводом, идущим на розетку, что исключает образование лишних кабелей.

Концы проводников, закрепляемые в розетке, рекомендуется залудить, а контакты колодки покрыть контактной смазкой, чтобы избежать окисления.

Установка прицепного устройства делает «семёрку» более универсальным транспортом. Закрепив прицеп, автомобиль можно использовать как маленький грузовик, что позволит перевозить разные грузы — от урожая с огорода до стройматериалов. Наличие фаркопа также позволяет лучше закрепить буксировочный трос, когда в этом будет необходимость.
