Как удлинить провод блока питания светодиодной ленты

Подготовка светодиодной ленты к монтажу. Как удлинить провода?

Доказано, что 99% неисправностей, проблем, недовольств и претензий возникают из-за нарушений правил монтажа светодиодной ленты.

Данная статья поможет раскрыть Вам, какими правилами руководствоваться, когда выполняете монтаж светодиодной ленты. У Вас естественно есть вариация того чтоб не стоило бы следовать нашим советам и выполнять все действия как Вам захочется.
Вот только хочется Вас предостеречь в 99 из 100 % происшествий, когда происходят неполадки, повреждения и вытекающие из них жалобы появляются в случае, когда происходит неправильный монтаж.
В самом начале, светодиодные ленты китайского производства экспортируют, имея вот такой вот вид (в виде примера была взята открытая RGB-лента).

Обладая таким видом, светодиодные ленты не пригодны для монтажных работ

Хотелось бы упомянуть о том, что ленты приобретаются, стой целью, чтобы скрыто установить в нише потолка. А именно монтажные работы будут происходить в труднодоступных местах приблизительно в глубинках ниш, в такие места в какие и рука с трудностью получится просунуть.
В проводах, которые были припаяны китайцами, будет не доставать протяженности, при выполнении монтажных работ будут обрываться, коротить меж себя и вывертываться из разъемов блоков питания либо же контроллеров. В связи с этим для того чтоб не затрачиваться свое время и здоровье обзаведитесь паяльником и попросту удаляйте данные китайские проводки.

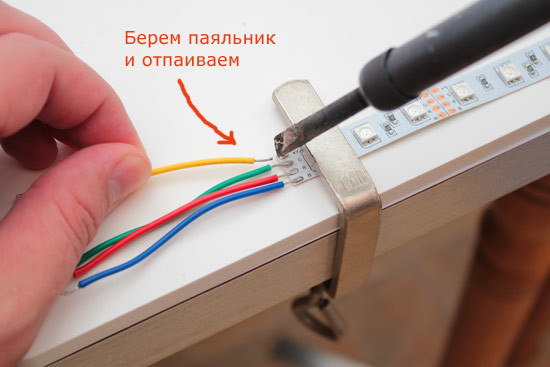

Вот так удаляют родные проводки

Взамен им возьмите 4 провода, какие имеют длину около 20 сантиметров. Цветовая гамма провода будет, зависит, и выбирают за счет цвета кристалла светодиода, в соответствии с этим красные, синие, зеленые и еще один дополнительный любой цвет, например желтый (как указано на изображении). Имеется возможность каждый провод выполнить в одном цвете, но в том случае Вы сможете запутаться при монтажных работах. Провод должен быть многожильный, обладающий сечениями 0,75 мм. По одной стороне его конечности необходимо убрать изоляцию на 5 мм а с другой сторона на все 10 мм.

Вслед за этим приобретите в специализированном магазине наконечник дл провода имеющий сечение 0,75 мм. Что они собой представляют, представлено на изображении ниже.

Выяснить тот факт, подойдет тот или иной наконечник к данному проводу возможно благодаря этикетке упаковки. На этикетке будут указаны цифры, какие обозначают сечения проводов.

Для дальнейшей работы Вы будете нуждаться в инструментах, о каких Вы уже могли слышать, такие как обжимы для наконечников. Хотелось бы отметить тот факт что, данный инструмент не из дешевых, и в тот случае если Вы не являетесь профессионалом в данном виде то едва ли Вам потребуется он, когда либо еще, увы. Визуальный вид данный инструмент имеет как показано на рисунке.

инструмент «Обжим для наконечников»

В том конце провода, где была снята изоляция на 10 мм, потребуется одевать наконечники.

Такой вид имеет наконечник, который одет на провод

Вслед за этим необходимо уже с помощью инструмента обжимать сам провод. Одновременно с этим не нужно проделывать такие действия использую пассатижи либо еще куда хуже прикусывать зубами так как у Вас не выйдет ничего хорошего из этого.

Таким образом, обжимают наконечник, использую специальный инструмент

В результате у Вас получатся аккуратно обработанные провода на конце, у которых наконечники, какие помогут снабдить надежным контактом в дальнейших установках светодиодных лент.

Профессиональный подход к делу

Вслед за этим потребуется спаять данные провода с полотном светодиодной ленты. Вот только необходимо помнить про то, что не нужно переусердствовать с перегревом зоны там, где паяете потому как самый ближайший расположенный к ней светодиод, а совместно и с ним еще пару соседних, могут прекратить работать. Необходимо пользоваться пальником (мощность какого 25 ватт), припоем и канифолями. Прежде чем начинать паять провода необходимо будет хорошенько залудить.

Читать еще:  Ремонт выключателя света ваз 2107

Так выглядит лужение провода, с помощью канифоля и припой

Вы, конечно, можете задать вопрос, а с какой целью необходимо выполнять все эти действия, если есть вариант того, чтобы воткнуть каждый провод как есть и все дела? Но все же таки выполнить все действия наилучшим качеством ведь так ведь? Вот образец того, каким образом должно выглядеть и что должно выйти в конечно результате.

Так выглядит провод, какой припаян к светодиодным лентам

После этого потребуется зону паяния заизолировать. Имеется возможность, естественно, и изолировать с помощью изоленты, но имеются и технологии, намного лучшие.

Что потребуется для подключения светодиодной ленты

Весь инструмент, который потребуется в процессе, готовится заранее, чтобы не отвлекаться на мелочи. Электромонтаж не терпит к себе невнимательного отношения.

Для монтажа понадобится следующее:

  • небольшие отрезки провода (для сращивания кусков LED-полосы);
  • ножницы (они помогут укоротить полосу, если это необходимо);
  • паяльник (для присоединения проводов или отдельных частей светодиодной ленты друг к другу);
  • резак или канцелярский нож (для зачистки концов проводов).

Вот и весь инструмент, который необходим.

Допустимое напряжение светодиодной ленты

Я провёл эксперимент: подключил 24-вольтовую ленту к источнику напряжения и стал понижать напряжение. Фотографиями не передать изменение яркости свечения, надо вживую смотреть и сравнивать. Вывод такой: при 22 вольтах лента горит тусклее, но только немного тусклее. Скажем так, допустимо. При 21 вольте лента горит ещё тусклее. При 20 вольтах ещё немного тусклее.

Можем считать так: уменьшение напряжения питания ленты на 10% чуть (до 21,6 вольта) снижает яркость свечения, но ещё допустимо. Больше — нежелательно. Лучше принимать за допустимое падение напряжения 6-8%.

Далее считаем по формулам, представленным выше.

Лента бывает разной мощности и разного напряжения. Полагаю, не надо пояснять, что нам всегда выгоднее использовать ленту бОльшего напряжения. Больше напряжения — меньше ток. Меньше ток — меньше нежелательное падение напряжения. Сама распространённая лента имеет напряжение 24 вольта. 12 вольт или ниже не смотрим, кроме случаев совсем короткого кабеля до ленты и наличия свободного 12-вольтового блока питания.

Представим, что у нас лента имеет мощность 9,6 ватта на метр (самый частый вариант), длина 10 метров. Напряжение 24 вольта. Расстояние до ленты от блока питания 20 метров. Какого сечения брать кабель?

Сначала считаем ток. Это 4 ампера (мощность на метр * длина / напряжение). Я сделал табличку в Excel, в которую забил все формулы для простого расчёта падения напряжения в процентах.

Вот эта табличка для всех желающих: home-matic.ru/voltagedrop.xlsx

У меня получилось, что при сечении 1,5 мм2 падение напряжения составит 1,92 вольта или 8%. При длине кабеля 25 метров — 10%. При сечении кабеля 0,75 длина может быть не больше 10 метров. Это максимальные значения, если вы хотите, чтобы лента горела не «немного тусклее обычного», а достаточно ярко, то надо увеличивать сечение. С учётом того, что кабели зачастую продаются меньшего сечения, чем заявлено, стоит взять сечение на шаг больше.

Другой способ — повышать напряжение источника питания. На некоторых блоках питания есть регулировочный винтик (обычно с маркировкой ADJ, «подстройка»), который позволяет повысить напряжение до 27 вольт. При кручении винтика желательно измерять напряжение на ленте, чтобы оно стало ровно 24 вольта, не больше. Не стоит увлекаться этим способом, чрезмерный нагрев кабеля нежелателен.

Читать еще:  Где должна быть подсветка выключателя

Ещё существует лента на 36 вольт и 48 вольт. Она не очень распространена, но её использование поможет уменьшить падение напряжения в абсолютном значении и в процентах относительно номинала.

Кабель можно использовать 2-жильный, но если лента будет в алюминиевом профиле или на подложке, то нужна ещё жила заземления.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Выбираем блок питания

К выбору блока питания светодиодной ленты нужно отнестись серьезно. Нужно рассчитать мощность ленты, плюс 20%. Это делается путем умножения мощности одного метра ленты на ее общий метраж. Мощность одного метра ленты можно посмотреть в паспортных данных (для каждого вида лент своя мощность).

Потребляемая мощность ленты = 8 м х 8 Вт/м = 64 Вт + 20% = 72 Вт

Необходимая мощность блока питания составляет 72 Вт.

После выбора блока питания можно приступать к монтажу.

Пошаговая инструкция по монтажу

  1. Поверхность, отведенная под монтаж ленты, должна тщательно вымыться и обезжириться (можно использовать спирт). Монтировать ленту нужно на ровную поверхность без выемок и разрывов. При необходимости поверхность нужно заизолировать (в случае если поверхность токопроводящая).
  2. Не допускаются резкие переломы ленты. Минимальный радиус загиба составляет 2 см. Лента не должна иметь повреждений.
  3. При необходимости разрезания ленты, делать это в обозначенных местах ножницами или ножом в месте спайки ленты.
  4. В случае соединения двух лент или присоединения контактов, ленту можно паять. Современные светодиодные ленты, обычно, продаются с припаянными контактами.

Возможные ошибки при подключении. Будьте внимательны!

Подготовка светодиодной ленты к монтажу

Я вам покажу, как сделать монтаж светодиодной ленты ПРАВИЛЬНО. Вы, конечно, можете наплевать на мои рекомендации и сделать все по-своему. В конце концов, это ваша квартира, а не моя.

Но скажу вам, как дипломированный инженер, с многолетней практикой, что 99% всех неисправностей, проблем, недовольств и претензий возникают именно из-за нарушений правил монтажа.

Начнем с того, что светодиодная лента поставляется из Китая вот в таком виде. (Я взял, для примера, открытую RGB- ленту )

В таком виде, светодиодная лента не пригодна для монтажа

Еще раз напомню вам, что ленту вы покупаете для скрытойустановки в потолок, т.е монтаж производится в труднодоступном месте. Где-то там наверху, в глубине ниши, где темно и страшно, куда с трудом пролазит рука.

Длины проводов, припаянных китайцами будет не хватать, при монтаже они начнут отрываться, коротить между собой и постоянно выскакивать из разъема контроллера или блока питания. Поэтому, чтобы не мучиться и не беспокоить соседей громкими нецензурными словами, возьмите паяльник и полностью удалите эти « сопли » .

Читать еще:  Ток для телефонного кабеля

Удаление родных проводов

Возьмите 4 провода длиной по 20 см. Цвет проводов: зеленый, красный, синий (по цвету кристаллов светодиода) и один любого цвета (я взял желтый). Можно, конечно, все сделать одним проводом, но вы запутаетесь при установке и будете долго потом соображать, в каком месте вы ошиблись.

Провод должен быть обязательно многожильным (чтобы был гибким), сечением 0,75 мм. С одного конца снимите изоляцию 5 мм, с другого конца 10 мм.

Далее, купите в магазине электротоваров наконечники для провода сечением 0,75 мм. Выглядят они вот так

Узнать, что наконечники именно для этого провода, можно по этикетке на упаковке. Цифра означает сечение провода.

Далее, вам потребуется очень хитрый инструмент, который называется обжим для наконечников. Стоит он около 2 тысяч рублей и если вы не профессиональный электромонтажник, то, скорее всего, больше он вам никогда в жизни не понадобится. (Грустно, но вы ведь хотели узнать, как монтировать ленту своими руками. Вот она, горькая правда). Выглядит этот обжим вот так

Обжим для наконечников

Наденьте наконечник на тот конец провода, с которого снята изоляция 10 мм.

Наконечник одевается на провод

После этого, возьмите инструмент и обожмите провод. Кстати, не пытайтесь это проделать пассатижами, и уж тем более, зубами. Ничего хорошего из этого не получиться (особенно, касается зубов). Проверял лично.

Обжим наконечника с помощью специального инструмента

Получились аккуратные провода с наконечниками, которые обеспечат надежный контакт при установке в клеммную колодку контроллера, диммера или блока питания.

Профессиональный подход к делу

Припаяйте эти провода к светодиодной ленте. Но помните, что если вы перегреете место пайки, то ближайший светодиод выйдет из строя, а с ним заодно еще два соседних (светодиоды на ленте выходят из строя по три штуки сразу). Используйте паяльник мощностью 25 Ватт, канифоль и припой. Перед пайкой хорошо залудите провод.

Лужение провода канифолью и припоем

Казалось бы, к чему все это? Ну, воткнул провода как есть, да и ладно. Не буду спорить, каждый делает так, как считает нужным. Я считаю, что либо делать хорошо, либо вообще никак. А если делать хорошо, то должно получиться вот так.

Провода припаяны к светодиодной ленте

Осталось заизолировать место пайки. Можно, конечно обмотать изолентой, но есть способ лучше. Подробно о нем в следующей статье.

Как рассчитать мощность блока питания?

Для того, чтобы правильно подобрать мощность блока питания нужно знать характеристики ленты:

  • напряжение, от которого она питается,
  • количество светодиодов на метр,
  • длину RGB-ленты.
  • Мощность, которую будет потреблять 1 м ленты можно узнать у продавца.
  • Мощность 1 м ленты умножается на общую длину ленты.
  • К полученному результату нужно прибавить 30% мощности на всякий случай в качестве защиты от перегрузки и мы получим искомый результат.
  • Остальные параметры блока питания: размер, герметичность, влагозащищенность будут зависеть от условий эксплуатации ленты.

    На выходе из блока питания 2 провода и у светодиодной ленты тоже разные провода. Красный провод — плюс, синий и черный — это минус. Обязательно необходимо соблюдать полярность при подключении. Плюс к плюсу, минус к минусу. Если ошибиться с проводами, лента просто не включится. Блок питания важно установить таким образом, чтобы иметь возможность его заменить. Блоки питания ломаются чаще лент.

    Светодиодная лента в гипсокартонном потолке.

    Установка светодиодной ленты не сложна. Важно просто выполнить её тщательно и аккуратно.
